Model: Trasmettitore G4-228






Antique radios, Old Time Radios

Trasmettitore G4-228
Country:
Italy
Manufacturer/Brand:
Geloso SA; Milano
Year: 1967 ?
Type:
Amateur Transmitter (only)
Mod.-ID = 99070
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Wave bands
Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Power type and voltage
Supplied through an external unit or the main unit, e.g. a radio. Alimentation par l`appareil principal ou autre appareil.
Speisung durch anderen Apparat, z.B. bei Vorsatzgeräten durch das Radio.Powered by external power supply or a main unit.
Loudspeaker/pwr.out
- - No sound reproduction output.
from Radiomuseum.org
Model: Trasmettitore G4-228
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
390 x 195 x 280 mm / 15.4 x 7.7 x 11 inch
Valves / Tubes
14:
12AX7
(more
for members)
Transistors
2:
Material/Aufbau/Pol.: Silizium Planar-epitaxial NPN;
Form/Case: TO-18 (Collector mit Gehäuse verbunden);
Daten/electr.data: I F: 2 mA; U F: 5 V; Isp: 0.01 µA (0.2 nA); ß (beta): 100-600 *; N: 300 mW; Imax(Ic): 30 (100) mA; Umax(Uce): 32 (45) V; f g(FT): 150 (300) MHz; tmax: 175 °C; kompl.: BC177(A...B), BC261.
BC107A: *) 125-260, BC107B: *) 240-500; für alle ~A...~B gelten Werte in der Klammer
BC182, BC207, BC382, BC582;-> -BC107
(more
for members)
Notes

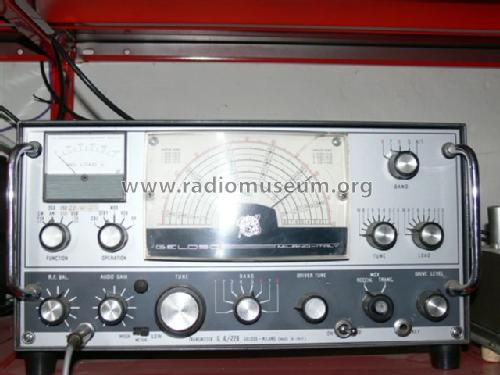

Geloso Transmitter G4-228.
Frequencies: 3,5–4; 7–7,5; 14–14,5; 21–21,5; 28–28,5; 28,5–29; 29–29,5; 29,5–30 MHz; Modes: SSB, DSB, CW; Pout: 150 W PEP.
Trasmittente solo gamme amatoriali in SSB, DSB, CW, frequenze trasmesse 3,5–4; 7–7,5; 14–14,5; 21–21,5; 28–28,5; 28,5–29; 29–29,5; 29,5–30 MHz. Potenza di uscita 150 watt PEP. Nella apparecchiatura si trovano oltre le valvole: N.8 quarzi. Diodi: OA81, BY126, 2× OA85; diodo zener ZF30.
This model was suggested by Giuseppe Antonio Tusini.
No further information
on
Trasmettitore G4-228 (Geloso SA; Milano)
