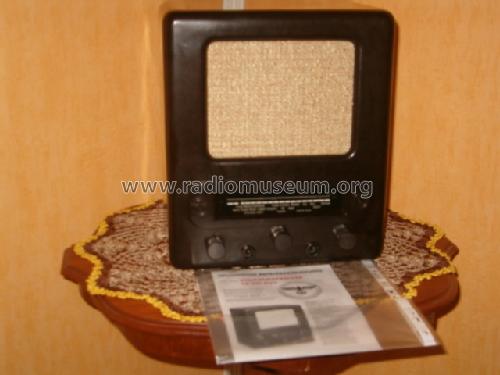

Model: VE301Dyn (W) (VE301 Dyn W)
Antique radios, Old Time Radios
VE301Dyn (W) (VE301 Dyn W)
Country:
Austria
Manufacturer/Brand:
Gemeinschaftserzeugnisse Vorkrieg-siehe Text
Year: 1938 – 1945
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 75285
previous
|
Result List
|
next
|
New search for Radios etc.

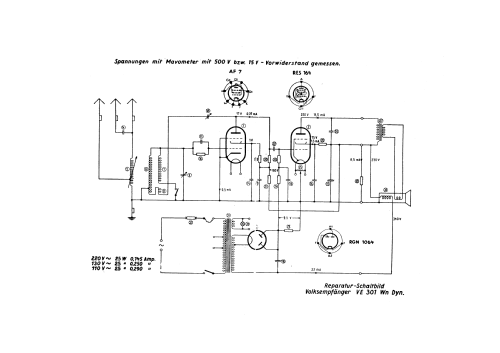

Schematics etc.: 4 (for
members)
Principle
TRF with reaction (regenerative)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 110,150,220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: VE301Dyn (W) (VE301 Dyn W)
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape
Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD)
273 x 315 x 185 mm / 10.7 x 12.4 x 7.3 inch
Valves / Tubes
3:
AF7
(more
for members)
Notes
Nach dem Anschluss Österreichs 1938 wurden diese Gemeinschaftsempfänger auch von österreichischen Firmen gebaut: Eumig, Hornyphon, Ingelen, Kapsch, Minerva, Radione.
Die offizielle Bezeichnung war VE 301 Dyn. Alle anderen Schreibweisen stammen aus Katalogen oder Schaltplansammlungen und Literatur, sind also nicht auf den Geräten gebräuchlich! Modelle siehe bei Deutschland; für Spezifisches auch bei den österr.Herstellern.
Net weight
5.2 kg / 183.4 oz
Price in first year of sale
65
RM
Collectors prices
2 Collector prices (for members)
This model was suggested by Konrad Birkner.
No further information
on
VE301Dyn (W) (VE301 Dyn W) (Gemeinschaftserzeugnisse Vorkrieg-siehe Text)
