Auto-Cassetten-Tonbandgerät AC50 (AC 50)


Country: Germany Manufacturer/Brand: Grundig (Radio-Vertrieb, RVF, Radiowerke)
Year: 1966 / 1967 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.
Mod.-ID = 26638 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle Audio-Amplification; 3 AF-stage(s)AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.

Specialities Cassette-Recorder or -Player

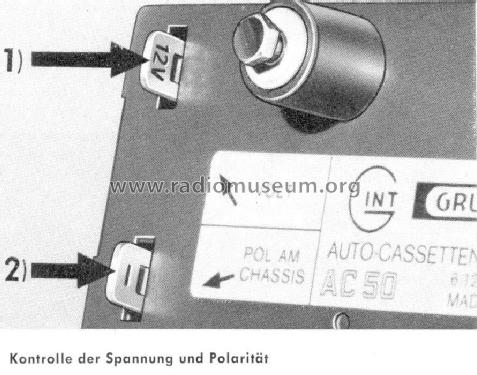

Power type and voltage Supplied through Main Unit / 6; 12 VoltSupplied through the main unit, e.g. a radio. Alimentation par l`appareil principal.
Speisung durch anderen Apparat, z.B. bei Vorsatzgeräten durch das Radio.

Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.

www.radiomuseum.org Model: Auto-Cassetten-Tonbandgerät AC50 (AC 50) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.

Dimensions (WHD) 220 x 70 x 220 mm / 8.7 x 2.8 x 8.7 inch
Transistors 10:
Notes Transistoren: BCY51r, 4× BFY39, 3× AC117, AC122, AD162; Dioden: 6× G580, 1103, ZF7,5.
Net weight 3.2 kg / 112.9 oz
External source of data erb
Source of data Handbuch VDRG 1966Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1966.

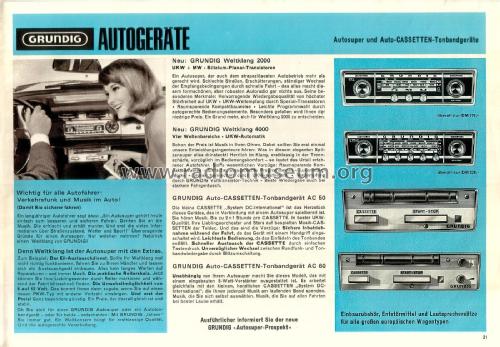

Literature/Schematics -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung. (Grundig Technische Informationen 2 - 1966)


GTI 2-1966 GTI GTI
