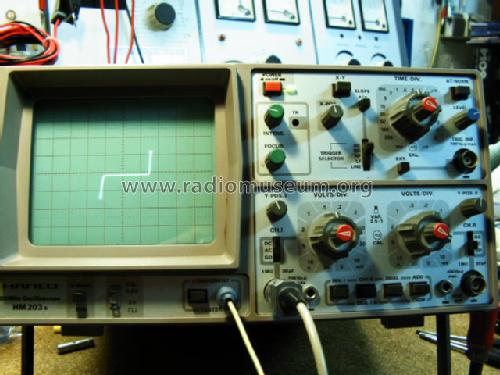

Model: Oszilloscope HM203-5 (HM 203-5)
Antique radios, Old Time Radios
Oszilloscope HM203-5 (HM 203-5)
Country:
Germany
Manufacturer/Brand:
HAMEG GmbH, Frankfurt
Year: 1985 ?
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 113158
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 24 (for
members)

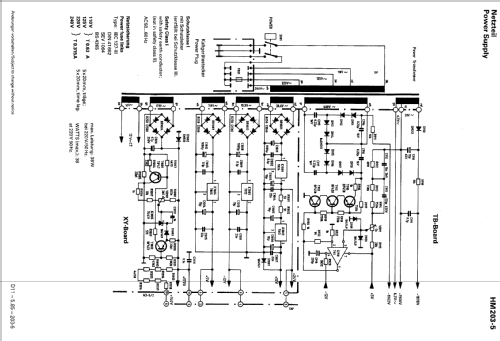

Power type and voltage
Alternating Current supply (AC) / 110; 125; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Oszilloscope HM203-5 (HM 203-5)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
285 x 145 x 380 mm / 11.2 x 5.7 x 15 inch
Valves / Tubes
1:
D14-362GY/93Zusatz GY/93: Normalausführung.
8x10 cm Rechteckschirm.
Transistors
There are
transistors, but the number is unknown:

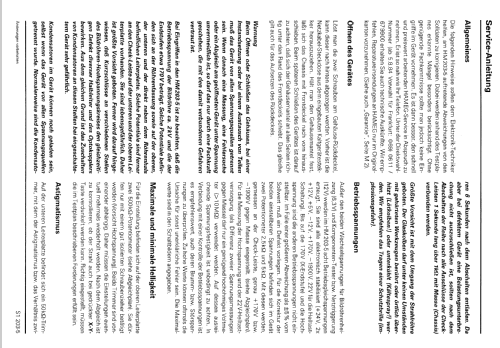

Notes

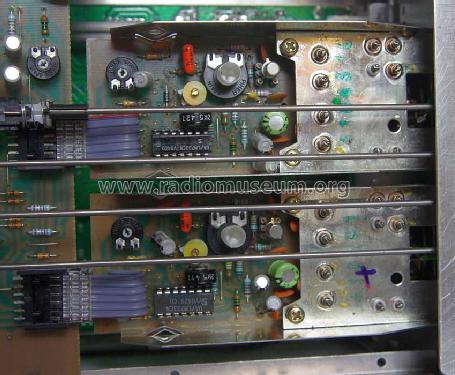

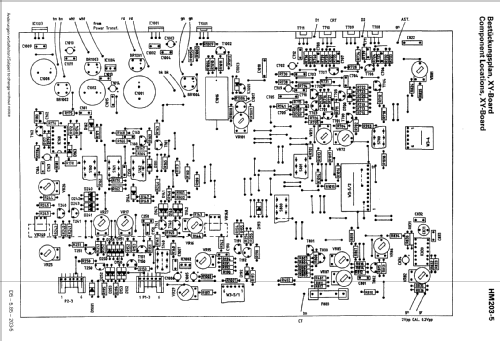

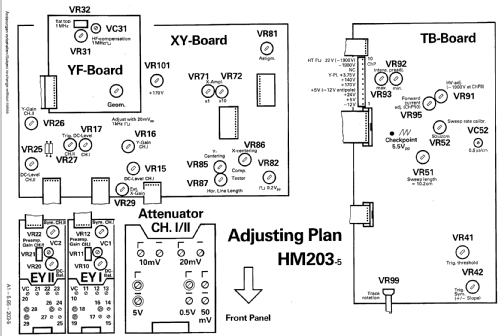

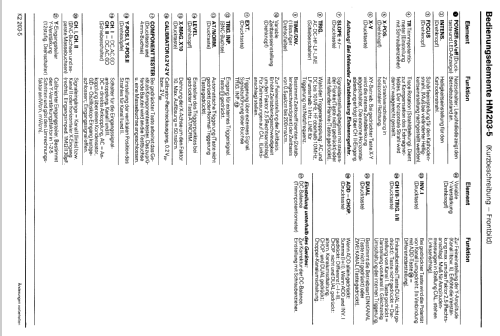

Zweikanal- oder XY-Betrieb

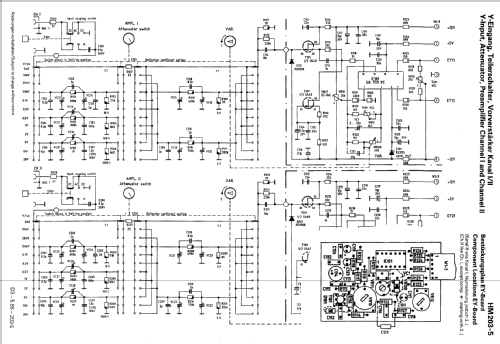

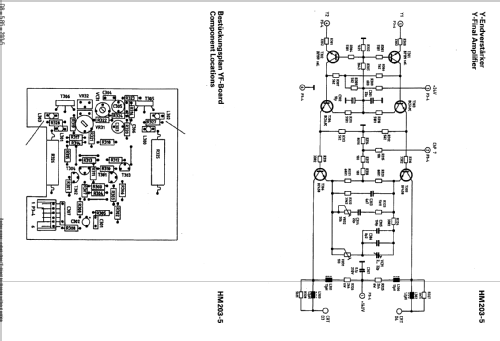

Vertikal-Verstärker (Y) Frequenzbereich beide Kanäle: 0 bis 20MHz(-3dB), 0 bis 28MHz (-6dB),
Anstiegszeit 17,5ns;
Überschwingen: max. 1%
Ablenkkoeffizienten: 12 kalibrierte Stellungen von 5mV/cm bis 20V/cm mit logarithmischer (1-2-5) Teilung.
Eingangsimpedanz: 1MOhm/30pF
Zeitbasis: Zeitkoeffizienten: 18 kalibrierte Stellungen von 0,5µs/cm bis 0,2s/cm mit logarithmischer Teilung.
Triggerung: automatisch oder Normaltriggerung, Externer Eingang.
Horizontal-Verstärker (X) 0 bis 2MHz (-3dB).
Componententester Testspannung: max. 8,5Veff (Leerlauf), Teststrom: max. 24mA (Kurzschluß), Testfrequenz: 50 bzw. 60Hz (Netzfrequenz).
Net weight (2.2 lb = 1 kg)
7.3 kg / 16.1 lb
Price in first year of sale
1280
DM
Collectors' prices
1 Collector price
(for members)
Mentioned in
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Wolfgang Pohl.
