Model: RK90 (RK 90) sensit cubus IR



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano Antique radios, Old Time Radios

Please click your language flag. Bitte Sprachflagge klicken.

RK90 (RK 90) sensit cubus IR
Country: Germany Manufacturer/Brand: Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)
Year: 1988 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 100044 previous | Result List | next | New search for Radios etc. schematic requested Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / 70 W
www.radiomuseum.org Model: RK90 (RK 90) sensit cubus IR Material Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape Book-shelf unit
Dimensions (WHD) 270 x 285 x 260 mm / 10.6 x 11.2 x 10.2 inch
Transistors There are transistors, but the number is unknown
Notes RK90 (RK 90) sensit cubus IR von Heli ist ein HiFi-Steuergerät, bedienbar nur über IR-Fernbedienung; eingebauter Kontrolllautsprecher; AM-Teil Doppelsuperhetprinzip, KW-Bereich 3...27 MHz; UKW-Tuner mit Doppelgate-MOSFET; abgestimmter Dreikreis-Zwischenkreisfilter und zwei Achtkreiskeramikfilter im ZF-Verstärker. Abstimm- und Anzeigesystem arbeitet nach dem PLL-Prinzip; 29 Senderspeicher (alle Frequenzbereiche); Verstärkerteil mit elektronischer Regelung für Lautstärke, Balance, Höhen, Tiefen; Anzeige über LED-Ketten; elektronische Quellenumschaltung: TB1, TB2, TA, Monitor, CD, TV. Kurzschlußfeste Endstufe 2× 35 W Sinus, Übertragungsbereich: 20...30000 Hz.
Nullserie wurde produziert und auch verkauft, jedoch keine Serienproduktion.
Net weight 9 kg / 317.5 oz
Source of data -- Collector info (Sammler)

This model was suggested by Wolfgang Lill.

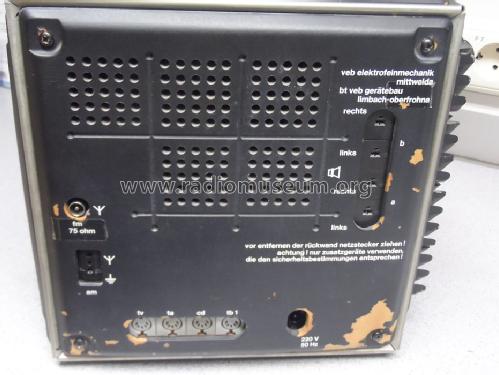

Bild wurde freundlicherweise bereitgestellt von Robert Madaus (RFT-HiFi) Vielen Dank ! Das Bild wurde freundlicherweise von herrn Robert madaus (RFT HiFi) zur Verfügung gestellt. Vielen Dank
