Model: Calypso W31 (W 31)
Antique radios, Old Time Radios
Calypso W31 (W 31)
Country:
Great Britain (UK)
Manufacturer/Brand:
Kolster-Brandes Ltd.; Foots Cray; GB
Year: 1960 ??
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 126236
previous
|
Result List
|
next
|
New search for Radios etc.

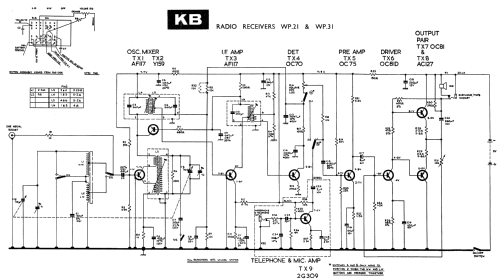

Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 470 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Dry Batteries / 9 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 0.5 W
/ Ø 10.2 cm = 4 inch
www.radiomuseum.org
Model: Calypso W31 (W 31)
Material
Leather / canvas / plastic - over other material
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
10 x 7.5 x 3.5 inch / 254 x 191 x 89 mm
Transistors
9:
Notes
Transistors: 2x AF117(2G417), OC70(2G317), OC75(2G374), OC81D(2G374B), OC81(2G381), AC127(2G339).
Diodes: 2G309, Y159.
Net weight
1.5 kg / 52.9 oz
Source of data
- - Data from my own collection
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Anthony Alston.

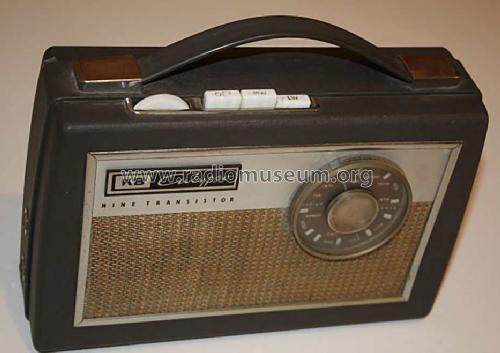

GB_KB_W31 Calypso.jpg

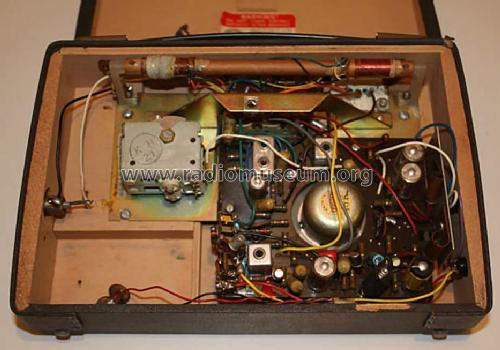

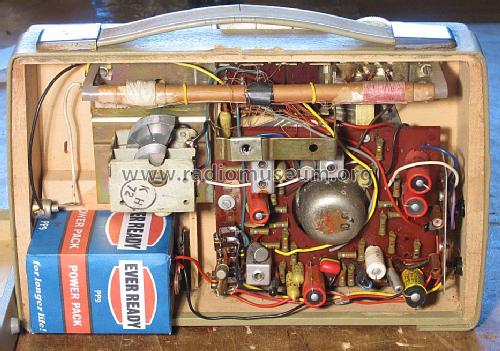

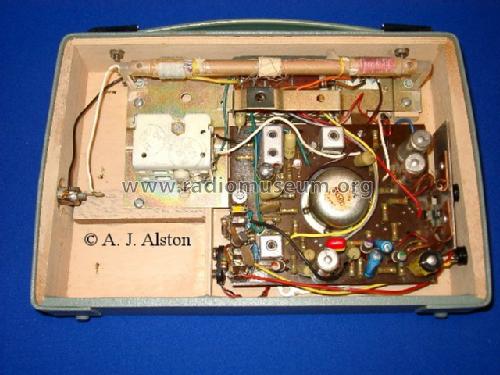

GB_KB_W31 Calypso_inside.jpg
