Model: Audio-Messplatz AT2 (AT 2)
Antique radios, Old Time Radios
Audio-Messplatz AT2 (AT 2)
Country:
Germany
Manufacturer/Brand:
Müter, Ulrich
Year: 1997 ??
Type:
Alle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.Service- or Lab Equipment
Mod.-ID = 125368
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 220; 230 Volt
Loudspeaker/pwr.out
Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
from Radiomuseum.org
Model: Audio-Messplatz AT2 (AT 2)
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
336 x 226 x 194 mm / 13.2 x 8.9 x 7.6 inch
Transistors
There are
transistors, but the number is unknown:
Notes

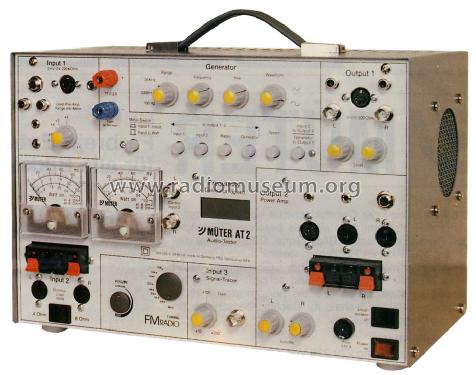

Multifunktionsmessplatz, 2 Kanal Endverstärker, 2 Lautsprecher 30 W, Signalverfolger, Signalinjektor, UKW - Radio, Sinus/Dreieck - Generator 3 Hz - 20 kHz, Geschwindigkeitsmessung, Schnelltest, Verzerrungstest, Ausgang für Oszilloskop, Frequenzgang- und Drehzahl- Messung, 2 Millivoltmeter 2 mV bis 2 V, Tonkopfeinstellung, 2 Wattmeter mit Lasten (2 x 4 Ohm / 100 W, 2 x 8 Ohm / 50 W, Mithörkontrolle der Wattmeter, Geschwindigkeits- und Frequenzgang - Messung auch über die Wattmeter - Eingänge, Vorverstärker, Netzteil 13 V, Boostertest bis 100 W, Display - Anzeige für Generatorfrequenz.
This model was suggested by Karlheinz Fischer.

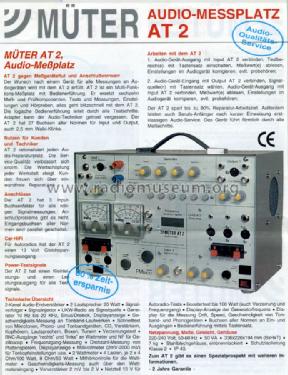

org.Prospekt
