Model: 810






Antique radios, Old Time Radios

810
Country:
Argentina
Manufacturer/Brand:
Philco Radio of Argentina; Buenos Aires
Year: 1948 ??
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 121201
previous
|
Result List
|
next
|
New search for Radios etc.
schematic requested
Schematics etc.: 0 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 470 kHz; 2 AF-stage(s)
Tuned circuits
3 AM circuit(s);
Wave bands
Mittelwellen und zwei Kurzwellen.
Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.Broadcast plus 2 Short Wave bands.
Power type and voltage
AC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!AC/DC-set / 110/220 Volt
Loudspeaker/pwr.out
Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ 2.5 W
/ Ø 12.7 cm = 5 inch
from Radiomuseum.org
Model: 810
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel, Mantle/Midget/Compact but not a Portable (Mains only).
Dimensions (WHD)
470 x 290 x 230 mm / 18.5 x 11.4 x 9.1 inch
Valves / Tubes
5:
14S7
(more
for members)
Notes
similar model to B810 by Philco England but with wooden cabinet
This model was suggested by Heriberto Tavella.

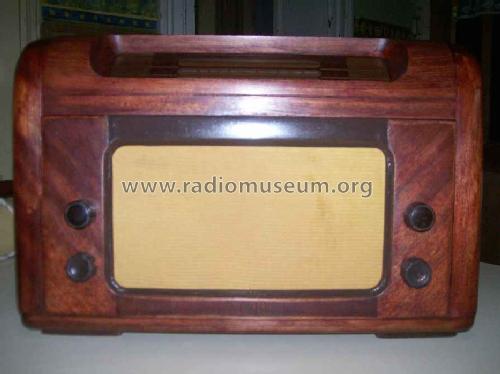

After rebuilding
after rebuilding
More pictures
More information on
810 (Philco Radio of Argentina; Buenos Aires)
Este receptor es similar al Philco 810 hecho en Inglaterra, incluso sus componentes son de esa procedencia. La unica diferencia es que el gabinete del receptor hecho en Argentina es de madera, en tanto que su homonimo inglés es de bakelita.- Actualmetne se halla en proceso de restauracion la parte del gabinete, que cuando fue adquirido esta repintado de color rojo. Se esta tratando de reproducir el "look" original
