Model: E9 (E 9)

Antique radios, Old Time Radios

E9 (E 9)

Country: Germany Manufacturer/Brand: Philips Radios - Deutschland
Year: 1939 / 1940 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 72051 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-Amplification; 1 AF-stage(s)AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Direct Current supply (DC) / 220 VoltDC set.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Appareil à courant continu.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Gleichstromnetz-Gerät
Das Gleichstromnetz erfordert, dass der Stecker richtig gepolt sein muss, damit der Apparat spielt und keine Spannung auf dem Chasses gegen Erde auftritt!
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 9 W

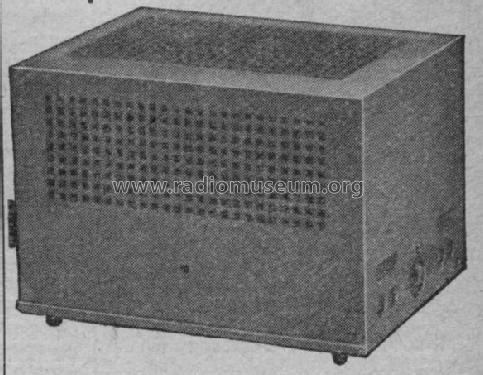

www.radiomuseum.org Model: E9 (E 9) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 180 x 190 x 270 mm / 7.1 x 7.5 x 10.6 inch
Valves / Tubes 2: VL4 (more for members)
Notes Gegentakt A/B-Endstufe, Ausgangsleistung 9 Watt an 20/140/500 Ohm.
Net weight 3.8 kg / 134 oz
Price in first year of sale 110 RM
Source of data Handbuch WDRG 1939

This model was suggested by Michael Seiffert.

No further information on

E9 (E 9) (Philips Radios - Deutschland)
