• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1978

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 132575

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• Line / Batteries (any type) / 220 / 4 x 1,5 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

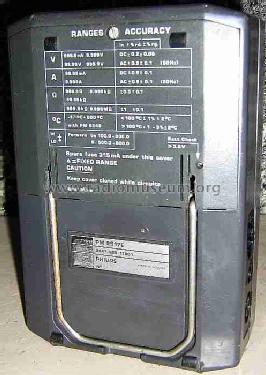

• Model: Multimeter PM 2517 E - Philips; Eindhoven tubes

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 118 x 62 x 170 mm / 4.6 x 2.4 x 6.7 inch

• Notes
• Philips Universalmessgerät, Multimeter PM 2517 E, mit 4-stelliger LED-Anzeige, schnelle, automatische Messbereichsumschaltung (manuelle Wahl über UP- und DOWN-Taster), 21 Messbereiche für Spannung, Strom, Widerstand und Temperatur (nur mit optionalem Temperaturfühler PM 9248) teilen sich auf wie folgt:
  Gleichspannung: 1 V, 10 V, 100 V, 1000 V (beste Auflösung 100 µV,
  Wechselspannung: 1, 10, 100, 600 V_eff (beste Auflösung 100 µV),
  Gleich- und Wechselstrom: 100 mA, 10 A (beste Auflösung 10 µA bzw. 1 mA),
  Widerstand: 1 kΩ, 10 kΩ, 100 kΩ, 1 MΩ, 10 MΩ (beste Auflösung 100 mΩ);
  Diodentest,
  Temperatur: -60 °C...+200 °C (Auflösung: 0,1 °C),
  Batterie- und Netzbetrieb möglich (das notwendige Netzteil liegt nicht bei).

• Net weight (2.2 lb = 1 kg)
• 0.8 kg / 1 lb 12.2 oz (1.762 lb)

• Price in first year of sale
• 690.00 DM

• Source of data
• (will be deleted ?)

• Literature/Schematics (1)
• (A) Elektronik Report Heft 5, Mai 1978, S. 54 Kurzvorstellung

• Author
• Model page created by Karlheinz Fischer. See "Data change" for further contributors.
