Model: Paladin P20W (P 20 W)
Antique radios, Old Time Radios
Paladin P20W (P 20 W)
Country:
Germany
Manufacturer/Brand:
Philips Radios - Deutschland
Year: 1929 / 1930
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 7453
previous
|
Result List
|
next
|
New search for Radios etc.

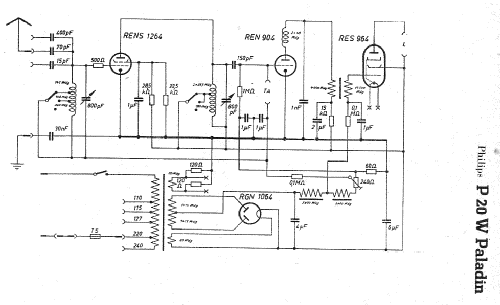

Schematics etc.: 1 (for
members)
Principle
TRF with reaction (regenerative); 1 RF-stage(s); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Paladin P20W (P 20 W)
Material
Various materialsMade of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
370 x 200 x 130 mm / 14.6 x 7.9 x 5.1 inch
Valves / Tubes
4:
H4100D
(more
for members)
Notes
Telefunken tubes: RENS1264, REN904, RES964, RGN1064.
Tubes for Switzerland?: unknown E424 E443 1805
2 Trommelskalen. Set was made in NL and delivered to Lorenz without HF, detector and AF tube. Later 1801 rectifier instead of 2506.
Net weight
8.1 kg / 285.7 oz
Price in first year of sale
378
RM
Collectors prices
4 Collector prices (for members)
Source of data
Arlt's grosser Radiokatalog 1929Das Gerät ist gelistet in Arlts grossem Radiokatalog von 1929/30.
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange + FS-BestückungstabellenDie Schaltung ist in den 11 Schaltungsbüchern von Lange-Nowisch aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet.
Picture reference
Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
No further information
on
Paladin P20W (P 20 W) (Philips Radios - Deutschland)
