• País
• Alemania

• Fabricante / Marca
• Rosita, Theo Schmitz GmbH (Audion); Paderborn

• Año
• 1964/1965

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 25876

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 4

• Válvulas
• ECH81 EBF89 ECL86 EM84

• Numero de transistores
• 2

• Semiconductores
• AF124 AF125 AA113 AA113 AA116 B250C100

• Principio principal
• Superheterodino en general

• Número de circuitos sintonía
• 6 Circuíto(s) AM     10 Circuíto(s) FM

• Gama de ondas
• OM, OL, OC y FM

• Especialidades
• Tocadiscos con cambiador autom.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110; 220 Volt

• Altavoz
• 3 Altavoces

• Potencia de salida
• 3.2 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org
• Modelo: Diadem 65 Ch= 25101 - Rosita, Theo Schmitz GmbH

• Forma
• Consola con botonera.

• Ancho, altura, profundidad
• 750 x 810 x 370 mm / 29.5 x 31.9 x 14.6 inch

• Anotaciones

• Rundfunk-Chassis = Körting 25101;
  Phono-Chassis = Telefunken 506.

• Peso neto
• 29 kg / 63 lb 14 oz (63.877 lb)

• Ext. procedencia de los datos
• Erb

• Procedencia de los datos

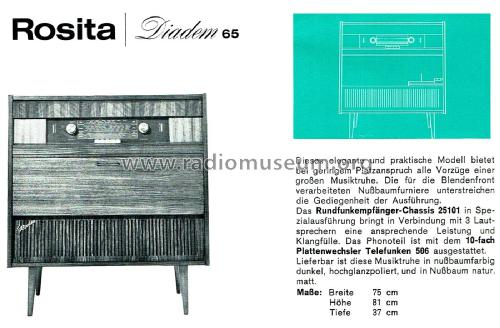

• Handbuch VDRG 1964/1965 / Radiokatalog Band 2, Ernst Erb

• Documentación / Esquemas (1)
• -- Original-techn. papers.
