Lindau GW4

• Country
• Germany

• Manufacturer / Brand
• SABA; Villingen

• Year
• 1953–1955

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 19594

• • Brand: Schwer & Söhne, GmbH

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

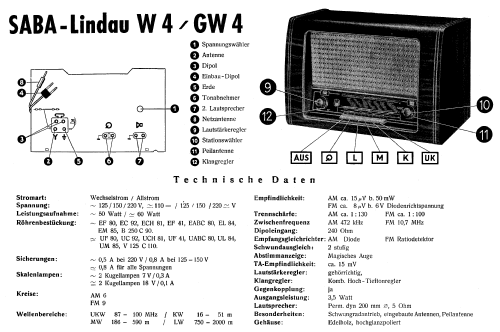

• Number of Tubes
• 7

• Valves / Tubes
• UF80 UC92 UCH81 UF41 UM85 UABC80 UL41

• Number of Transistors

• Semiconductors
• V125C110

• Main principle
• Superheterodyne (common); ZF/IF 472/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• AC/DC-set / DC 110, AC/DC 125; 150; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch

• Material
• Wooden case

• from Radiomuseum.org
• Model: Lindau GW4 - SABA; Villingen

• Shape

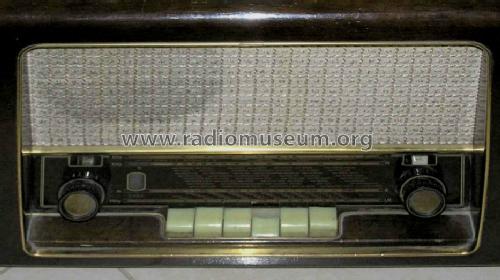

• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 546 x 360 x 270 mm / 21.5 x 14.2 x 10.6 inch

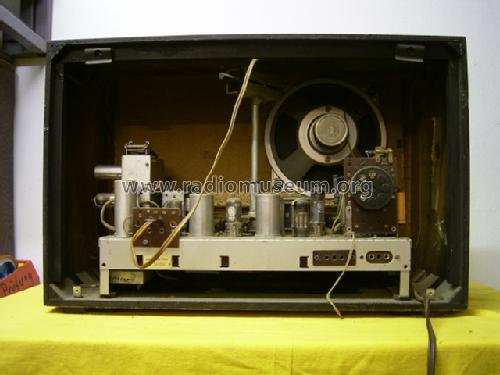

• Notes

• Drehbare Ferritantenne. UKW-Eingang mit 2-Kreis L-Abstimmung (Variometer), 87-100 MHz. Dipol-Eingang 240-300 Ohm.

  Netzteil arbeitet mit Spannungsverdopplung der Anodenspannungserzeugung bei 125 V Wechselspannung.

  Dieses Gerät besitzt keine Netztrennung. Bei solchen Geräten können Chassis und Buchsen etc. unter Netzspannung stehen, bei manchen auch, wenn es ausgeschaltet ist. Es besteht bei Berührung Lebensgefahr. Wir weisen nicht bei jedem solchen Modell darauf hin.

• Net weight (2.2 lb = 1 kg)
• 11.2 kg / 24 lb 10.7 oz (24.67 lb)

• Price in first year of sale
• 355.00 DM

• External source of data
• Erb

• Source of data
• Rundfunk- und Fernseh-Katalog 1954/55

• Mentioned in
• Rundfunk-Phono-Fernseh-Katalog 1954-1955 S.43 (Thiele)
