Touring T30 Automatic

Touring T30 Automatic; Schaub und Schaub- (ID = 22329) Radio

Touring T30 Automatic; Schaub und Schaub- (ID = 22330) Radio

Touring T30 Automatic; Schaub und Schaub- (ID = 22331) Radio

Touring T30 Automatic; Schaub und Schaub- (ID = 22332) Radio

Touring T30 Automatic; Schaub und Schaub- (ID = 22345) Radio

Touring T30 Automatic; Schaub und Schaub- (ID = 22346) Radio

Touring T30 Automatic; Schaub und Schaub- (ID = 22347) Radio

Touring T30 Automatic; Schaub und Schaub- (ID = 22348) Radio

Touring T30 Automatic; Schaub und Schaub- (ID = 22349) Radio

Touring T30 Automatic; Schaub und Schaub- (ID = 2045728) Radio
Touring T30 Automatic; Schaub und Schaub- (ID = 1581639) Radio Touring T30 Automatic; Schaub und Schaub- (ID = 40875) Radio
Touring T30 Automatic; Schaub und Schaub- (ID = 29073) Radio Touring T30 Automatic; Schaub und Schaub- (ID = 177057) Radio
Touring T30 Automatic; Schaub und Schaub- (ID = 40876) Radio Touring T30 Automatic; Schaub und Schaub- (ID = 40877) Radio
Touring T30 Automatic; Schaub und Schaub- (ID = 87411) Radio Touring T30 Automatic; Schaub und Schaub- (ID = 177056) Radio
Touring T30 Automatic; Schaub und Schaub- (ID = 310030) Radio Touring T30 Automatic; Schaub und Schaub- (ID = 310031) Radio
Use red slider bar for more.

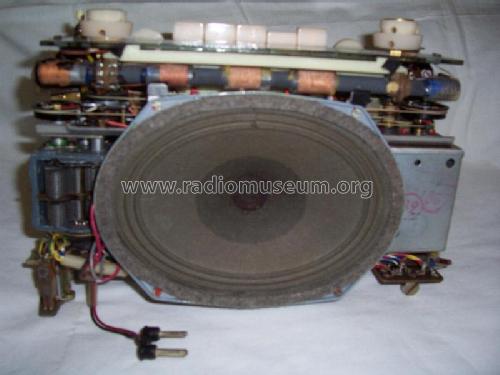

Touring T30 Automatic; Schaub und Schaub- (ID = 1581639) Radio
Schaub und Schaub-: Touring T30 Automatic [Radio] ID = 1581639 933x932
Select picture or schematic to display from thumbnails on the right and click for download.
For model Touring T30 Automatic, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1962/1963 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF114 AF115 AF126 AF127 AF127 OC305 OC304 OC74 or. AC128 OC74 or. AC128
Main principle Superhet, double/triple conversion; ZF/IF 460/10700/460 kHz; 3 AF stage(s)
Tuned circuits 8 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 5 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1.8 W (unknown quality)
from Radiomuseum.org Model: Touring T30 Automatic - Schaub und Schaub-Lorenz
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (usable also without mains)
Dimensions (WHD) 300 x 203 x 100 mm / 11.8 x 8 x 3.9 inch
Notes

Anschluss für Autobatterie 6/12 V über Autohalterung.
Lieferbar in den Farben lindgrün, korallenrot, sand und grau.

Das VDRG-Hdb. 1962/63 führt statt AF126 und AF127 die Transistoren AF116 und AF117.
Touring T30 hat gegenüber Vorjahresmodell T20 erweiterten UKW-Bereich bis 104 MHz.

Net weight (2.2 lb = 1 kg) 3.5 kg / 7 lb 11.3 oz (7.709 lb)
Price in first year of sale 348.00 DM
Collectors' prices
Source of data Handbuch VDRG 1962/1963 / Radiokatalog Band 1, Ernst Erb
Mentioned in -- Original-techn. papers.


All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 907 models, 760 with images and 617 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Schaub und Schaub-: Touring T30 Automatic
Threads: 2 | Posts: 2
Hits: 2076     Replies: 0
schaub: T30 Automatic (T 30); Touring
Till Meyer-Ruediger
17.Nov.08
  1





Autohalterung für Schaub-Lorenz Touring T10, T20 und T30

Die Autohalterung (Type: 31294), die für das Modell T10 und T20 angeboten wurde, passt auch für das Modell Schaub - Lorenz Touring T30 Automatic (wird auch in der Gerätebeschreibung erwähnt !). Der Verkaufspreis betrug DM 36,50. Die vorhandenen Anschlüsse sind: 2 x für den externen Lautsprecher,
1 x + (Plus) Batterie , 1 x Anschluss-Automatic- Antenne, 1 x - (Minus/Masse) und eine Anschlussbuchse für die Autoantenne. Eine Antennenanpassung kann von aussen durch einen Trimmer an dem Anschlusskasten erfolgen, ebenso kann (intern, nach Öffnen des Gehäusedeckels des Anschlusskastens) die Versorgungsspannung 6[V] oder 12[V] eingestellt werden.


Hits: 2021     Replies: 0
schaub: T30 (T 30) Automatic; Touring
Uwe Müller
29.Nov.06
  1
