Model: Roland 43L
Antique radios, Old Time Radios
Roland 43L
Country:
Germany
Manufacturer/Brand:
Seibt, Dr., Georg; Berlin
Year: 1933 / 1934
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 5770
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF Tuned-radio-frequency (straight) general; 2 RF-stage(s); 2 AF-stage(s); Anode bend detection
Tuned circuits
3 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC)AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: Roland 43L
Material

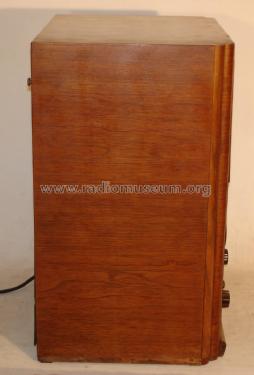

Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape

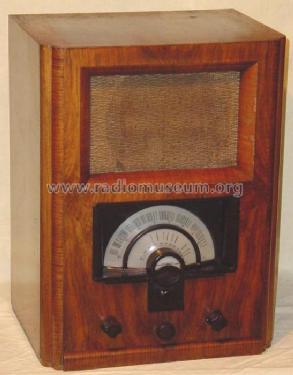

Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD)
390 x 520 x 300 mm / 15.4 x 20.5 x 11.8 inch
Valves / Tubes
5:
RENS1294
(more
for members)
Collectors' prices
3 Collector prices (for members)
Circuit diagram reference
FS-Bestückungstab. (wahrsch. m.Fehler)Die Röhrenbestückung führt das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Bei dieser Nennung sind wahrscheinlich solche Fehler vorhanden.
Picture reference

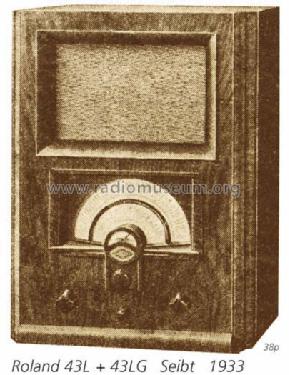

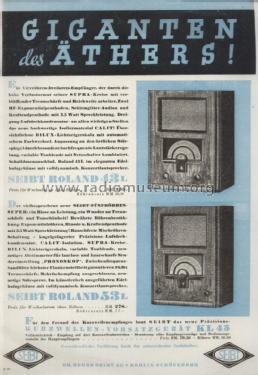

Das Modell ist im «Radiokatalog» (Erb) abgebildet.
More pictures
Further information on
Roland 43L (Seibt, Dr., Georg; Berlin)

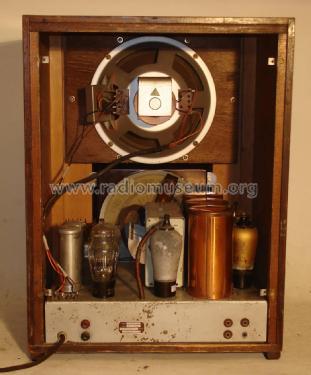

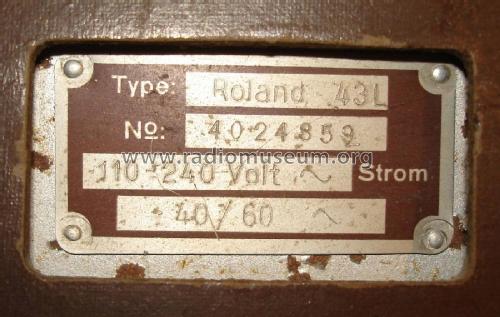

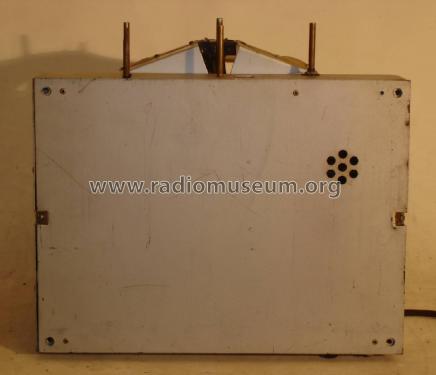

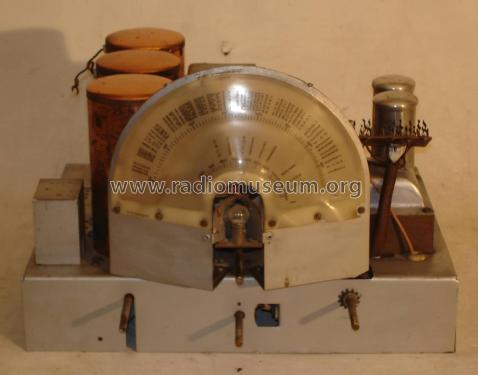

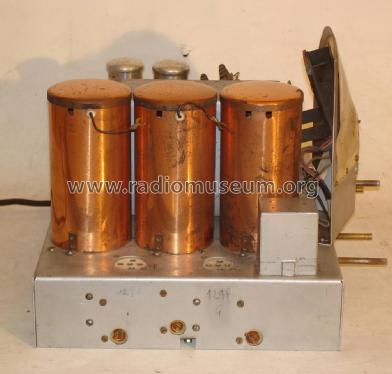

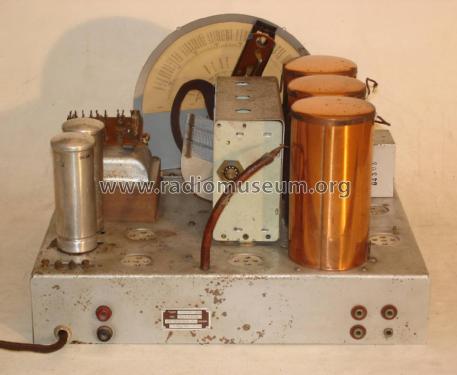

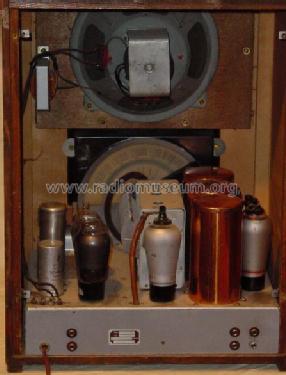

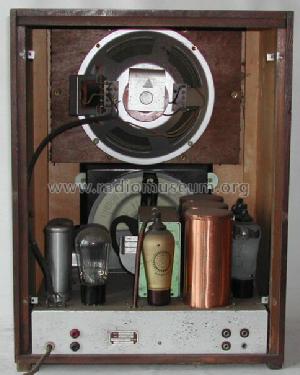

In keiner Schaltbildsammlung ist der 43L zu finden, sondern nur der 43WL. Die Funkschau-Bestückungstabelle hat hier mal wieder eine falsche Fährte gelegt! Im Chassis sind definitiv Fassungen für 2xRENS1294 (5-polig) und keine für 2xRENS1234 (Hexoden) eingebaut, mein Gerät befindet sich diesbezüglich sicher im Originalzustand. Ansonsten sind die Schaltung und der Aufbau offensichtlich identisch mit dem 43WL, obwohl das Typschild eindeutig "43L" ausweist!
