• Year
  • 1968–1971
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 16657
    • alternative name: Phonetika Radio Berlin, VEB; Berlin, (Ostd.)

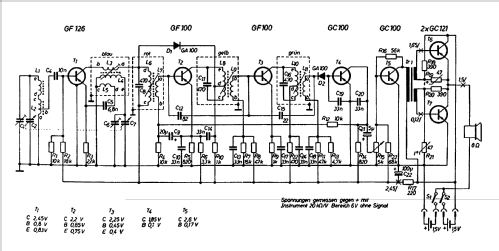

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 455 kHz
  • Tuned circuits
  • 5 AM circuit(s)
  • Wave bands
  • Broadcast only (MW).
  • Power type and voltage
  • Dry Batteries / 3 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5 cm = 2 inch
  • Power out
  • 0.05 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Stern-Club T 110 - Stern-Radio Berlin, VEB, RFT,
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 86 x 36 x 86 mm / 3.4 x 1.4 x 3.4 inch
  • Notes
  • Das Originalmodell ist von Mitsubishi "Designed by Pierre Cardin".
    Dann wurden Teile / kits in die DDR geliefert sowie an einen Hersteller in  Hong Kong gegen Lizenzgebühren an Pierre Cardin.
    Später legt Mitsubishi keinen Wert mehr auf das Modell und Kopien (vor allem des Gehäuses) wurden unter diversen Namen vertrieben.

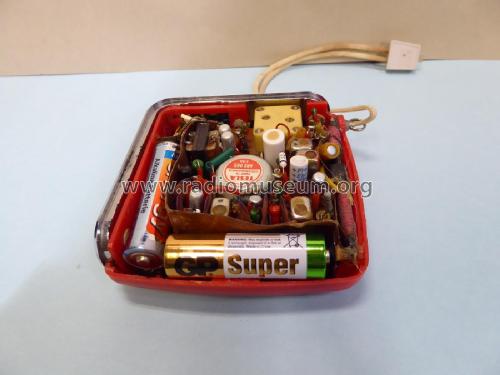

    Gefertigt wurde das Gerät in verschiedenen Farben und auch in Kombination mit einer mechanischen Uhr, hergestellt von Ruhla. Zur Stromversorgung sind zwei Zellen (R6) eingesetzt.

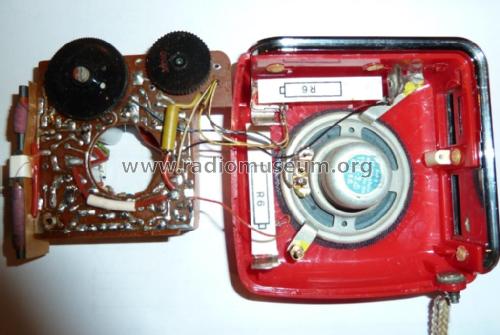

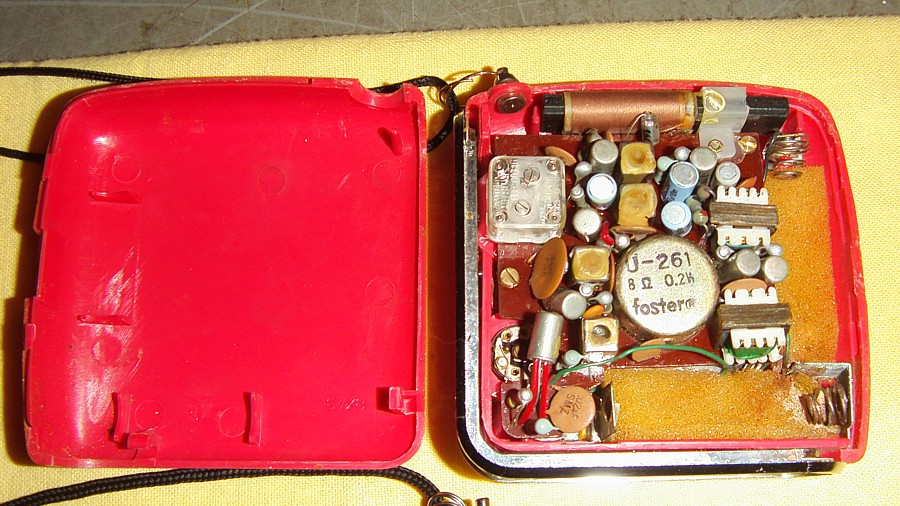

    Die Schaltung des Mitsubishi wurde nicht beibehalten. Stattdessen wurde die bewährte Schaltung des Mikki um den Lautsprecher herum auf eine Leiterplatte gebracht.

  • Net weight (2.2 lb = 1 kg)
  • 0.2 kg / 0 lb 7 oz (0.441 lb)
  • Price in first year of sale
  • 149.00 Mark
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Picture reference
  • Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Stern-Radio Berlin,: Stern-Club T 110

Threads: 1 | Posts: 6

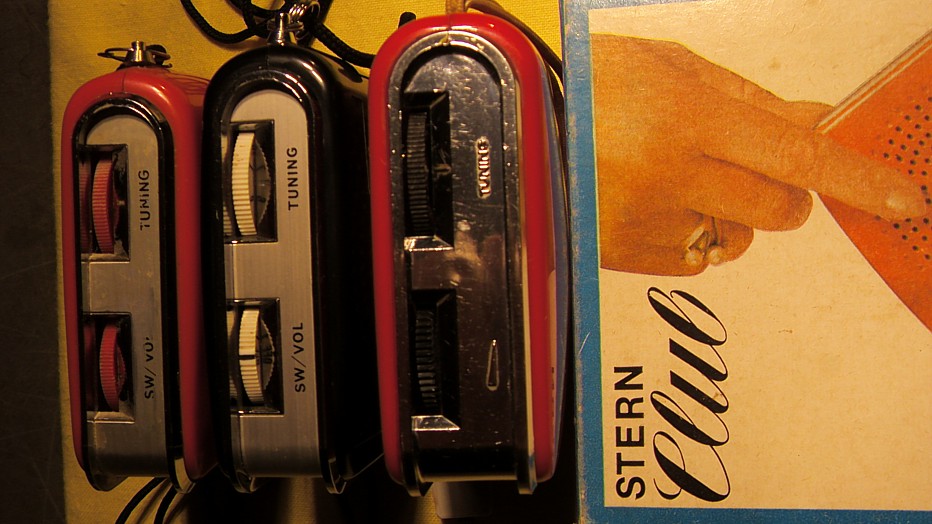

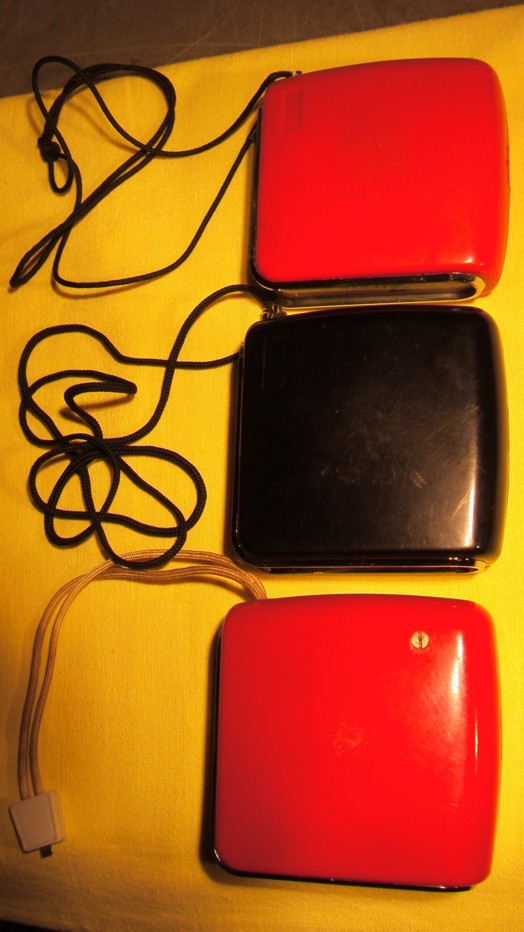

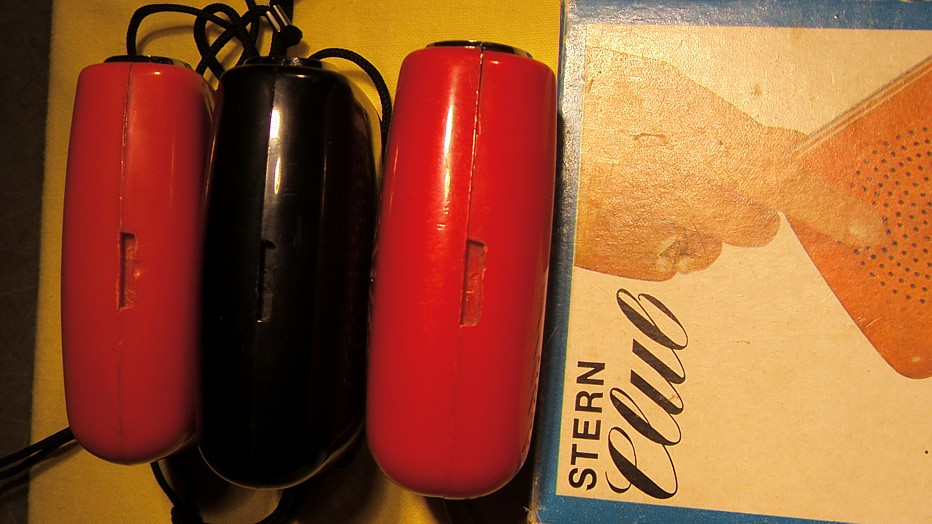

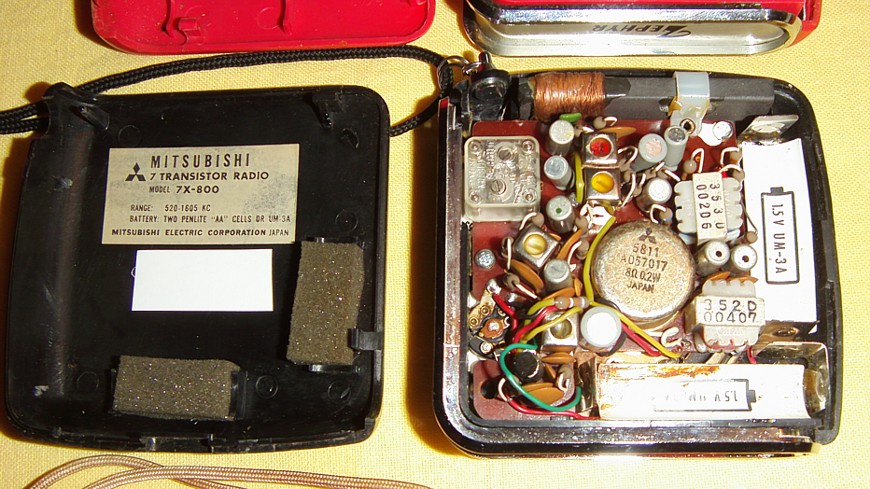

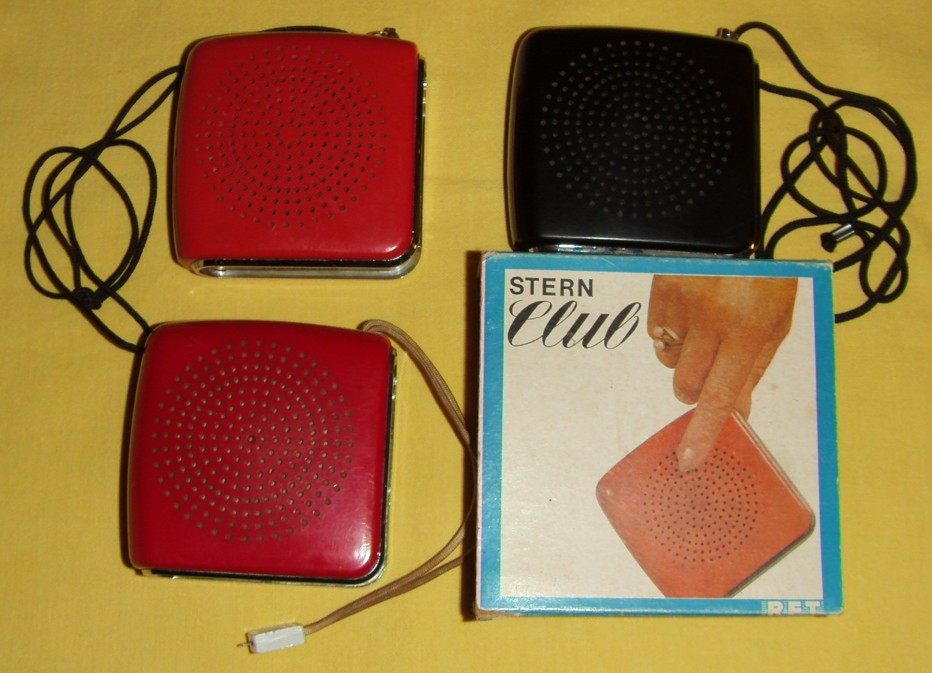

Inzwischen habe ich in meiner Sammlung nicht nur den Stern Club, sondern auch die Radios

der Firmen

Zephyr und Mitsubishi.

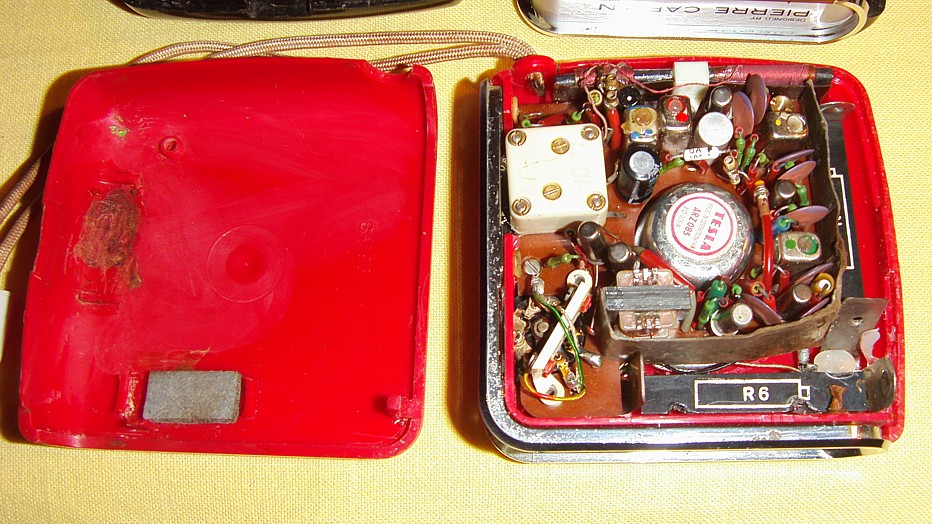

Zwischen den Geräten gibt es auffallend viele Übereinstimmungen, das geht  los mit den Abmessungen, der Form selbst, der Anzahl der Lochkreise im Gehäuse, dem Aufbau des Gerätes...

Nach meiner Auffassung ist der Stern Club der am solidesten gebaute, dies spiegelt sich ja auch in den Sammlerpreisen wieder.

Wer jedoch das Gerät zuerst auf den Markt brachte, entzieht sich meiner Kenntnis.


Wer weiß mehr ?

Attachments

Wolfgang Lill, 30.Dec.10
