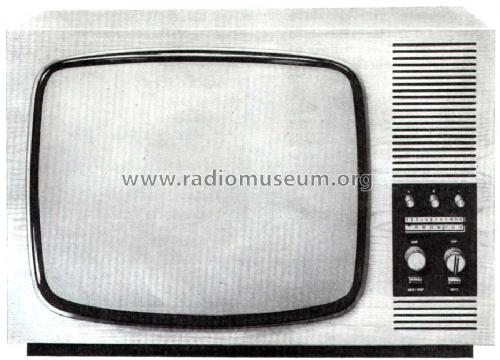

Stella 1606U (1600 U)

Country: Germany Manufacturer/Brand: Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (S
Year: 1969 – 1972 Type: Television Receiver (TV)Television receiver.
Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht! Mod.-ID = 89882 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 38900 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / 3 W
www.radiomuseum.org Model: Stella 1606U (1600 U) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 750 x 513 x 385 / 19050 x 13030 x 9779 mm
Valves / Tubes 13: PCF82 (more for members)
Transistors 4: (more for members)

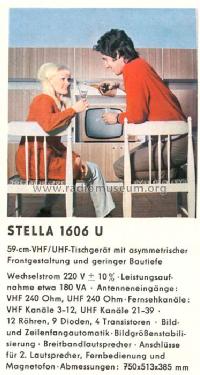

Notes Der Fernsehempfänger Stella 1606U wurde auf der Leipziger Herbstmesse 1969 vorgestellt. Für den Empfang der Kanäle 2 bis 12 ist ein Kaskodetuner eingebaut, UHF von Kanal 21 bis Kanal 40 wird mit einem transistorisierten Tuner empfangen. Dieser ist mit 2 x GF145 und einem Transistor GF128 bestückt. Als DF- Verstärker arbeitet ein GF139.
Source of data - - Data from my own collection
Literature/Schematics Service- DVD vom Funkverlag B. Hein

This model was suggested by Andreas Hahn.
