• Year
  • 1978
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 119230

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 8
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 5 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage

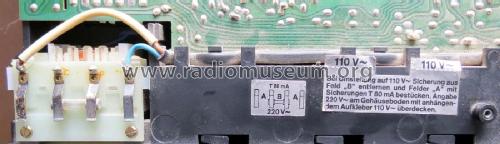

  • Line / Batteries (any type) / 110; 220 / D: 6 × 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 1.5 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org

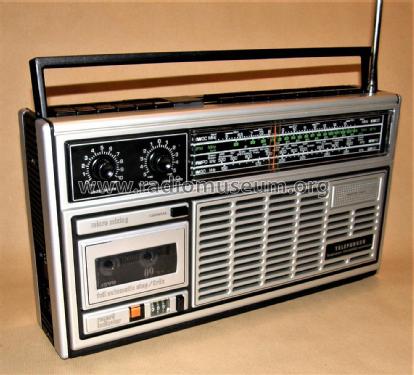

  • Model: Bajazzo CR5000 Station - Telefunken Deutschland TFK,
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 450 x 257 x 116 mm / 17.7 x 10.1 x 4.6 inch
  • Notes
  • 3 ICs, 21 Dioden.
  • Net weight (2.2 lb = 1 kg)
  • 4.2 kg / 9 lb 4 oz (9.251 lb)

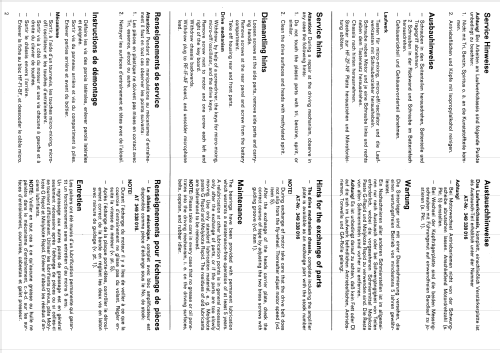

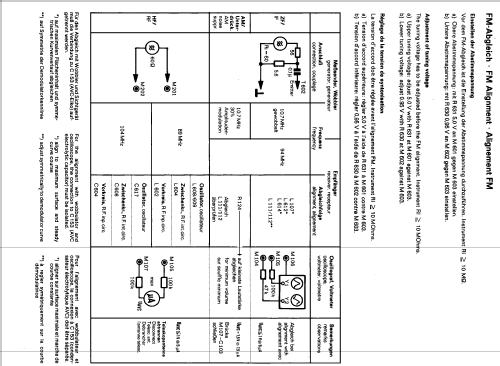

  • Literature/Schematics (1)
  • -- Schematic
  • Author
  • Model page created by Pius Steiner. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Bajazzo is part of the collections of the following members.

 Forum

Forum contributions about this model: Telefunken: Bajazzo CR5000 Station

Threads: 2 | Posts: 2

Dies ist ein hervorragendes Gerät, mit schönem Klang und gutem Empfang..Aber es hat manchmal absolut komplizierte und sonderbare Fehler.

Bei einem Gerät funktionierten weder die fünf " FM - Stationen"   noch die  " UKW - Haupttabstimmung " .Meine Vermutungen ( ICs ?,Transistoren ? , Elkos ? etc ) erwiesen sich alle als nicht zutreffend. Schließlich fand ich den  Fehler : Ein defektes Leuchtbirnchen ( La 601,24 V ,30mA ).Da ein solches Birnchen nicht zu bekommen war,ersetzte ich es mit einem 800 Ohm - Widerstand, und das brachte den UKW - Empfang wieder zurück.

Ein weiteres Problem ( Störgeräusche auf allen Wellenbereichen ) war aber immer noch vorhanden.Auch hier war ein defektes Leuchtbirnchen ( LA 501,12 V,2 W ) die Ursache, Dessen Ersatz löste das Problem. Hier hätte wahrscheinlich auch ein Widerstand ( ca 70 Ohm ) das Problem lösen können.

Ottmar Lauth, 05.Mar.18

Weitere Posts (1) zu diesem Thema.

Die Seilzug - Skizze weist einen Fehler auf :

Der Sklenzeiger sollte hier nicht ganz links eingezeichnet sein sondern am äußersten rechten Rand der Skala.

Der Fehler ist jedoch nicht tragisch, wenn man den Skalenzeiger ganz am Schluß ,nach einer Erneuerung des Skalenseils, an die richtige Stelle befestigt..

Ottmar Lauth, 08.Feb.16
