Model: "Brotkiste / Brotkasten" E437S (E 437 S)
Antique radios, Old Time Radios

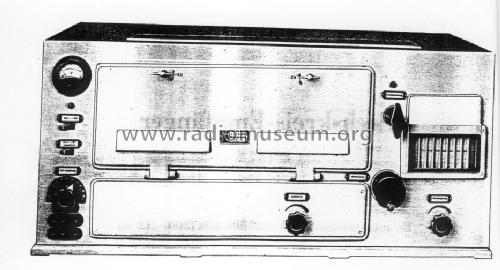

"Brotkiste / Brotkasten" E437S (E 437 S)
Country:
Germany
Manufacturer/Brand:
Telefunken Deutschland (TFK)
Year: 1934
Type:
Communication Receiver (also Amateur)Receiver used for civil commercial purposes, e.g. point-to-point maritime or aviation communications, used or second hand sets often used by radio amateurs. Often used also for military communications, partly special variants to military specifications.
Mod.-ID = 78328
previous
|
Result List
|
next
|
New search for Radios etc.
schematic requested
Schematics etc.: 0 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
6 AM circuit(s);
Wave bands
Short Wave (SW only)An exclusivly short wave receiver with probably several ranges and/or band spreading. Un recepteur exclusif pour des gammes d`ondes courtes - probablement avec plusieurs bandes et/ou étaleur de bande.
Reiner Kurzwellenempfänger. Möglicherweise sind mehrere Bänder und/oder Bandspreizung (KW-Lupe) möglich, doch fehlten bei der Erfassung diese Angaben.
Power type and voltage
Batteries (storage and/or dry) / 4,6/200 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: "Brotkiste / Brotkasten" E437S (E 437 S)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD)
768 x 335 x 360 mm / 30.2 x 13.2 x 14.2 inch
Valves / Tubes
5:
RENS1284
(more
for members)
Notes
6-Kreis-Geradeausempfänger hoher Empfindlichkeit. Ein 3-V-1 für modulierte und unmodulierte Telegrafie (A1, A2) sowie Telefonie (A3). Primär für Seefunkstellen, Kriegsmarine und U-Boote bestimmt. 1500-25000kHz in acht Teilbereichen. 900Hz 'Tonsieb' für Telegrafie.
Das Röhrenfach erinnert an einen Brotkasten.
Net weight
44 kg / 1552 oz
This model was suggested by Werner Braun.
unbekannte Quelle
unbekannte Quelle Röhren 5 x RENS1284 1 x TE50
More pictures
No further information
