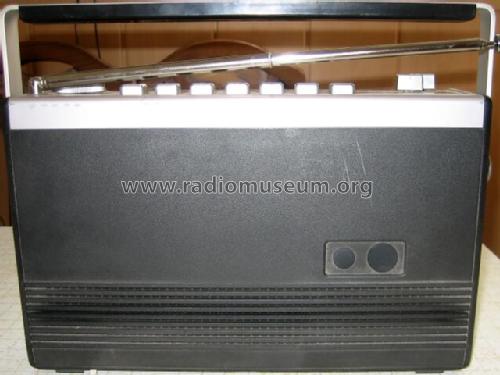

Model: Partner universal 501
Antique radios, Old Time Radios
Partner universal 501
Country:
Germany
Manufacturer/Brand:
Telefunken Deutschland (TFK)
Year: 1975 – 1977
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 73132
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 455/10700 kHz
Tuned circuits
5 AM circuit(s);
11 FM-circuit(s)
Wave bands
LW, MW/BC, two SW plus FM (long-, medium-, short waves plus FM). GO (OL), PO (OM), 2 fois OC et MF (onde ultra-courte, bande FM ou MF).
LW, MW, 2 x KW und UKW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder KW durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).Broadcast, (BC) Long Wave (LW), 2 x SW and FM.
Power type and voltage
Line supply as well as battery supply possible.
Alimentation secteur et alimentation de batterie possible.
Netz- und Batteriespeisung möglich.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Batterien speisen, wobei es sich um Akkus oder Batterien handeln kann. Grosse Reiseempfänger ab Mitte 50er Jahre können einen im Gerät aufladbaren NiCd-Akku enthalten, der nun auslaufen kannLine / Batteries (any type) / 110; 220 / 6 x 1,5 Volt
Loudspeaker/pwr.out
Permanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
/ 3 W
from Radiomuseum.org
Model: Partner universal 501
Material
Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.Modern plastics (no Bakelite or Catalin)
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
280 x 170 x 75 mm / 11 x 6.7 x 3 inch
Transistors
3:
Material/Aufbau/Pol.: Silizium Planar PNP;
Form/Case: TO-92 Anschlussfolge EBC;
Daten/electr.data: I F: 1 mA, U F: __ V, Isp: <60 nA, ß (beta): >30, N: 300 mW, Imax (Ic): 25 mA, Umax (Uce): -30 V, f g(FT): 560 MHz, tmax: __ °C.
Vergleichstypen: BF324, BF500, BF509, BF914, BF939.BF414
Notes
Zener-Dioden: BZY85C7V5, BZ102/1V4, Nachstimmdiode SMV709.
Eingebautes Netzteil, Luxemburg-Taste mit Quarzstabilisierung 6.09 MHz.
This model was suggested by Günther Stabe.
