Model: Sende- Empfangsapparat Ap3053 SE-103 (SE103)
Antique radios, Old Time Radios
Sende- Empfangsapparat Ap3053 SE-103 (SE103)
Country:
Switzerland
Manufacturer/Brand:
Telefunken; Zürich und Lausanne
Year: 1952 ?
Type:
Transceiver (not Amateur)Commercial Transceiver (Sender-Empfänger) not Amateur but perhaps sometimes also used by Radio Amateurs.
Mod.-ID = 119292
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Short Wave (SW only)An exclusivly short wave receiver with probably several ranges and/or band spreading. Un recepteur exclusif pour des gammes d`ondes courtes - probablement avec plusieurs bandes et/ou étaleur de bande.
Reiner Kurzwellenempfänger. Möglicherweise sind mehrere Bänder und/oder Bandspreizung (KW-Lupe) möglich, doch fehlten bei der Erfassung diese Angaben.
Power type and voltage
Dry Batteries / 1,5 / 103,5 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Sende- Empfangsapparat Ap3053 SE-103 (SE103)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Miscellaneous shapes - described under notes.
Dimensions (WHD)
142 x 95 x 340 mm / 5.6 x 3.7 x 13.4 inch
Valves / Tubes
9:
1T4
(more
for members)
Notes
Röhrenbestücktes Sprechfunkgerät in "walkie talkie"-Form, Kanalwahl mittels steckbarer Einschübe im Bereich 1,5 - 7,5 MHz, ein zweiter Kanaleinschub zum Kanalwechsel ist in einem Bodenfach verstaut. AM, pout 0,2 W.
Wurde - aufgrund der vorgehängten Tragweise - als "eiserner BH" bezeichnet.
Net weight
5.1 kg / 179.9 oz
Source of data
- - Data from my own collection
Mentioned in
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Martin Bösch.

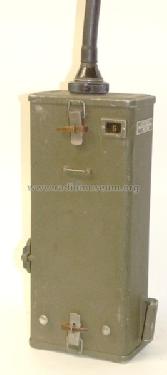

SE-103 mit Antenne
Typenschild, in kleinen Fensterchen die Kanalbezeichnung G des Kanaleinschubs sichtbar.
