Elektronik-Baukasten transpoly

Country: Germany Manufacturer/Brand: Werk für Bauelemente der Nachrichtentechnik , VEB, RFT (Ostd
Year: 1964 – 1966 ? Type: Kit (Parts plus Instruction) or Blueprint without partsA kit for a receiver or a construction envelope only (Blueprint without parts). Please state within the notes when inserting.
Kein fertiges Gerät, sondern ein Bausatz, Baukasten oder auch nur eine Bauanleitung ohne Teile. Art bitte unter Bemerkungen erwähnen. Mod.-ID = 73800 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Wave bands Broadcast only (MW).Mittelwellenempfänger
Power type and voltage Batteries (storage and/or dry) / 1,5-9 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / Ø 6 cm = 2.4 inch
www.radiomuseum.org Model: Elektronik-Baukasten transpoly Material Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 350 x 140 x 230 mm / 13.8 x 5.5 x 9.1 inch
Transistors 5:

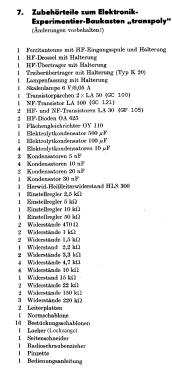

Notes Experimentier-Baukasten für Schaltungen mit Dioden und Transistoren. Grundgerät mit Lautsprecher, Drehko, Poti, Messgerät, 6xR20-Batterien. 2 Leiterplatten zum Aufstecken und Bestücken, 16 Schablonen für verschiedene Schaltungen (Detektor bis Audion mit Vorstufe und Gegentakt-Endstufe, elektronische Grundschaltungen), über 50 unterschiedliche Bauelemente und Werkzeug.
Price in first year of sale 260 DM
Source of data -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung. / Radiokatalog Band 2, Ernst Erb

This model was suggested by Wolfgang Eckardt.

Ein funktionierendes Radio: Ferritantenne Audion NF-Gegentakt-Verstärker

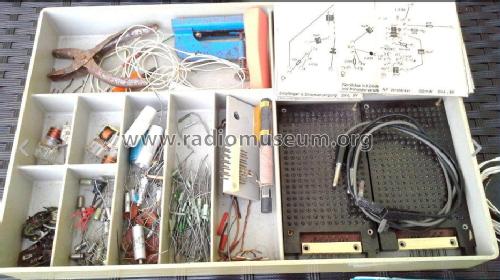

Das komplette Gerät mit Zubehör
