Model: Szarotka 3
Antique radios, Old Time Radios
Szarotka 3
Country:
Poland
Manufacturer/Brand:
Zaklady Radiowe im. M. Kasprzaka (ZRK)
Year: 1957
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 72724
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 465 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.

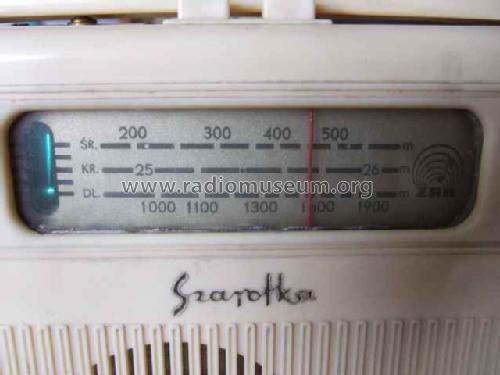

Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Batteries (storage and/or dry) / 67,5/ 2 x 1,5 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: Szarotka 3
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.

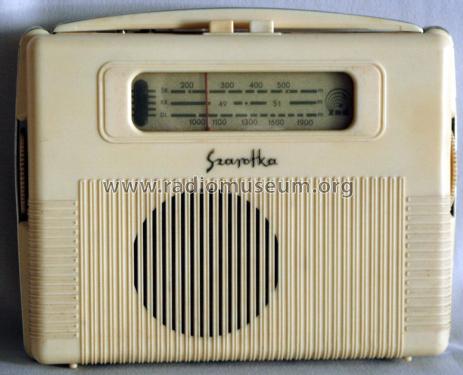

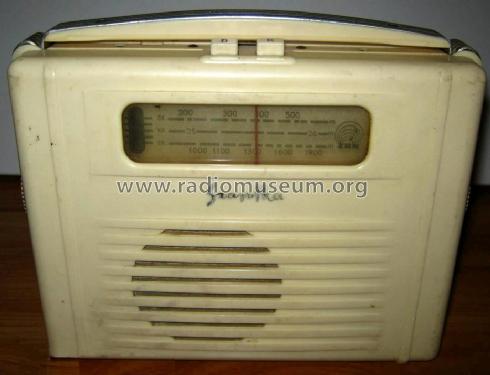

Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
225 x 170 x 65 mm / 8.9 x 6.7 x 2.6 inch

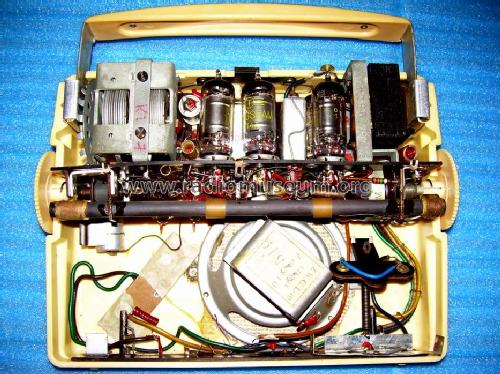

Valves / Tubes
5:
1R5T1R5 aber halber Heizstrom
(more
for members)
Notes
Netzteil als externes Unterteil.
Net weight
1.9 kg / 67 oz
Collectors prices
6 Collector prices (for members)
This model was suggested by Heinz Westerweller.
Netzteil als separates Unterteil mit automatischen Steck-Umschaltern.
More pictures
Further information on
Szarotka 3 (Zaklady Radiowe im. M. Kasprzaka (ZRK))
Die Ähnlichkeit von "Szarotka 3" (übersetzt Edelweiss) zur "Grazietta" von Siemens Austria (WSW) lässt sich nicht leugnen. Siemens hat mit der polnischen Firma ZRK ein Lizenzabkommen abgeschlossen. "Szarotka 3" ist praktisch eine Weiterentwicklung der "Grazietta", 3 Wellenbereiche LW, MW, KW und die Verwendung von Sparröhren waren die markantesten Unterschiede zur "Grazietta". Auch das Untersatznetzgerät ist ähnlich aufgebaut wie jenes der "Grazietta".
Mehr Info im österreichischen "Museums Bote Nr.101"
