Cantrix (1)

Country: Germany Manufacturer/Brand: AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1930 / 1931 Type: Loudspeaker (or headphone)Loudspeaker of any kind.
Anfangszeit und erste Rundfunkzeit: Kopfhörer, die man bald mechanisch durch Trichter oder Relais (Brown) verstärkt, um darauf Trichterlautsprecher und bald auch magnetische Systeme zu verwenden. Ab 1932 gibt es bessere magnetische LS, sog. Freischwinger (nicht zuvor!) - bald auch niederohmige dynamische Systeme, die sich dann durchsetzten. Siehe Radios von gestern Seiten 34, 53, 54, 60ff, 70, 83, 84, 312, 328ff, 367. Mod.-ID = 51 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Loudspeaker/pwr.out Magnetic Loudspeaker of high quality (4 magnet poles) Improved magnetic speaker. (horse-shoe-type with 4 poles). Haut-parleur magnétique perfectionné (avec 4 pôle).
Vierpoliges Magnetsystem - meist hufeisenförmiger Magnet. Aus den Unterlagen geht selten eindeutig hervor, ob es das 4- oder 2pol-System oder (ab 1932) sogar ein Freischwinger ist. Zur Unterscheidung siehe «Radios von gestern» Seiten 61 und 329ff.
www.radiomuseum.org Model: Cantrix (1) Material Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Dimensions (WHD) 352 x 374 x 170 mm / 13.9 x 14.7 x 6.7 inch

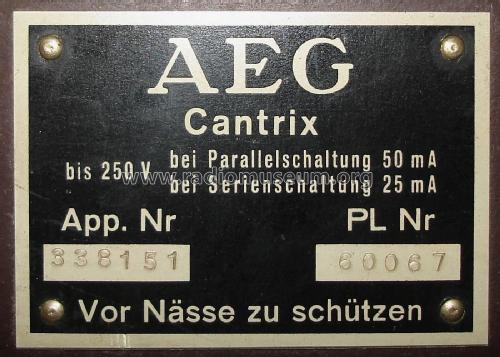

Notes Lautsprecher mit 4-Pol-Elektromagn.-System, Tenacitgehäuse . Umschalter zur Anpassung für versch. Endröhren max. 25 mA oder 50 mA Anodenstrom. Innenliegendes (im Konus liegendes) System.
Net weight (2.2 lb = 1 kg) 3 kg / 6.6 lb
Price in first year of sale 62 RM
Source of data AEG Hilfsbuch f. den FunkhändlerGerät im AEG Hilfsbuch für den Funkhändler von 1934 aufgeführt. / Radiokatalog Band 1, Ernst Erb
Mentioned in Katalog Radio Zentrale ProhaskaDer Katalog von 1927 ist bei L.D. Schmidt, Berlin, als Nachdruck erhältlich. (1930/31)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.

Stoff nicht original, aber sehr ähnlich.

Trichter mit System, von vorn gesehen; sonst durch Stoffbespannung verdeckt. Kabel erneuert.

More pictures
Further information on

Cantrix (1) (AEG (Radios) Allg.Elektricitäts-Ges.)

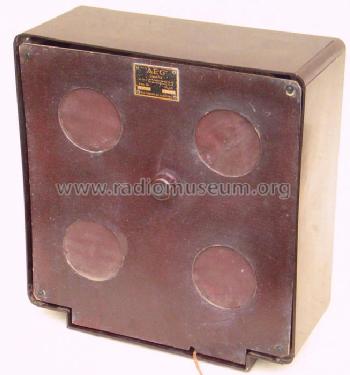

aeg: ; Cantrix; Funktion und Verdrahtung? (31.10.2006) Wolfgang EckardtHits: 504 Replies: 2 Auf der Suche nach einem geeigneten Lautsprecher für meinen restaurierten " AEG Ultra Geadem " erinnerte ich mich, dass noch ein Lautsprecher von AEG "Cantrix" in meinem "Fundus" lagerte, den ich als " defekt und innen nicht mehr original " weitab gelagert hatte. Den nahm ich mir nun vor und konnte mit Freude entdecken, dass zwar sein Inhalt durch ein modernes System ersetzt wurde und die Stoffbespannung völlig fehlte aber - in einem Karton dabei befand sich noch das Originalsystem! Schnell erfolgte ein provisorischer Einbau und es ergab sich folgendes Bild: Von hinten sah alles auch noch restaurierungswürdig aus und die Einstellung des Ankers ließ sich noch sauber drehen, auch der Knopf dazu war vorhanden: Und auch die Rückwand war noch akzeptabel. Nun kam die erste von großer Neugierde getriebene Erprobung. Merkwürdig erschien schon das innenliegende System. Weiter entdeckte ich zwei Spulen an dem 4-Pol-Magnetsystem und 4 Anschlüsse . (Bild 4) Was nun? Ich fand, dass beide Spulen Durchgang hatten und nach Anschluss eines Tongenerators pfiff es auch, egal, welche der beiden Spulen ich anschloss. Also das beruhigende Gefühl, dass der LS prinzipiell erst einmal funktionierte. Klangerlebnis HiFi uninteressant. Da keinerlei Verkabelung mehr existiert, untersuchte ich alles genauer und fand: 1. einen Umschalter, der von vorn ganz unten durch einen Drehknopf mit Gewinde betätigt werden kann (Bild 1) und nach mehreren Umdrehungen 2 Kontakte öffnete und die beiden Zungen der Öffner mit einem dritten Kontakt miteinander verband. 2. Auf der Rückwand ein Typenschild mit dem Hinweis: - Bis 250 V: bei Parallelschaltung 50 mA / bei Serienschaltung 25 mA. - Nun meine Fragen an einen eventuell existierenden Besitzer des Modells, ob meine Vermutung richtig ist: Der LS besitzt also 2 nebeneinander liegende Spulen, die entweder hintereinander geschaltet werden für Endröhren mit niedrigem Anodenstrom oder parallel, für höhere Anodenströme. Ich muss nur noch die Schaltung herausfinden, wie die Kontakte mit den 4 LS-Anschlüssen zu verdrahten sind. Wie erfolgt die Drahtführung aus dem Konus heraus? Oder: kann mir jemand mit einem Detailfoto der Verdrahtung helfen? Wie wird der LS an ein Radio angeschlossen? Über ein Kabel mit Stecker aus dem Gehäuse? Auch bin ich interessiert an einem Bild der originalen Stoffbespannung , um einen geeigneten Bespannstoff zu besorgen. Auch ist mir noch nicht ganz klar, wie dieser Stoff und eine noch vorhandene Pappmaske zwischen LS und Gehäuse angebracht werden. Wo wird hier wie verklebt? Da konnte ich keine Spuren entdecken. Für Hilfe dankt im voraus Wolfgang Eckardt
