Model: Geatron 3W
Antique radios, Old Time Radios
Geatron 3W
Var. 3aW
Country:
Germany
Manufacturer/Brand:
AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1928 / 1929
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 89
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF with reaction (regenerative); 2 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 125*220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Geatron 3W Var. 3aW

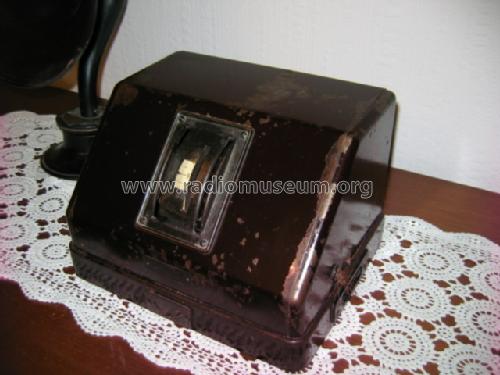

Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Valves / Tubes
4:
REN1104Eine der ersten indirekt geheizten Telefunkenröhren. Universal auch für HF- und NF-Stufen einsetzbar. Als Endröhre 0,22 W Sprechleistung.
(more
for members)
Notes
geschl. Steilpult [510, 560] Siehe auch Varianten 3bW und 3eW mit gl. Chassis.
Price in first year of sale
198
RM
!
Collectors prices
7 Collector prices (for members)
Source of data
Radio-Diehr, Berlin, 1928Infos im Katalog Radio-Diehr, Berlin, von 1928.
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange-NowischDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich.
Mentioned in
AEG Hilfsbuch f. den FunkhändlerGerät im AEG Hilfsbuch für den Funkhändler von 1934 aufgeführt.
Picture reference
Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
steckb.Dubilier Kond.;ebay, radiofreunde

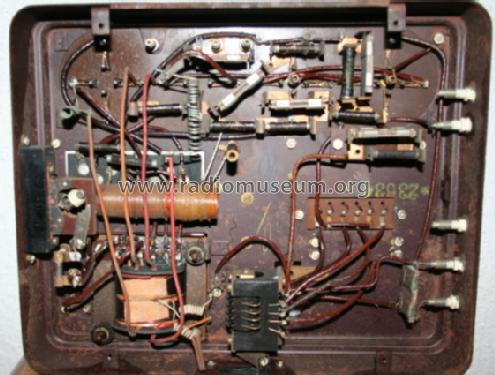

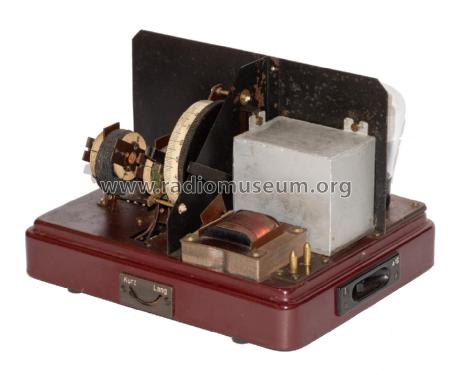

More pictures
Further information on
Geatron 3W Var. 3aW (AEG (Radios) Allg.Elektricitäts-Ges.)
Beim Instandsetzen meines AEG Geatron 3W ist mir aufgefallen,dass die in der Schaltung angegebene RGN1500 nicht vorhanden ist. Es wurde eindeutig eine RGN1064 identifiziert.Diese Tatsache wird auch durch die vorhandene Heizspannung von 4V für die Gleichrichter-Röhre belegt.Handelt es sich bei meinem Geatron 3W um ein anderes Modell ?
MFG
Jürgen Bauch
