Model: F53M (F 53 M, 53FM) Ch= F53
Antique radios, Old Time Radios
F53M (F 53 M, 53FM) Ch= F53
Country:
Italy
Manufacturer/Brand:
Allocchio Bacchini; Milano
Year: 1936 / 1937
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 30475
previous
|
Result List
|
next
|
New search for Radios etc.

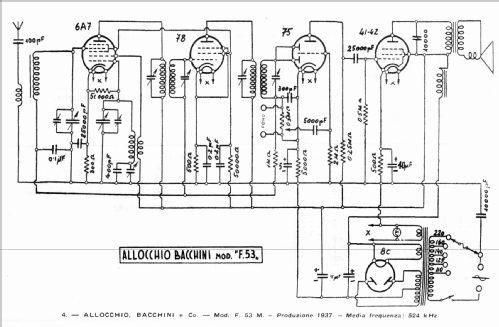

Schematics etc.: 2 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 524 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Alternating Current supply (AC) / 110; 125; 140; 160; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Loudspeaker incorporatet but system not known.Loudspeaker - principle was not traceable by the author. Haut-parleur.
Das Gerät führt einen Lautsprechen aber bei der Erfassung ging der Typ aus den Unterlagen nicht hervor.
www.radiomuseum.org
Model: F53M (F 53 M, 53FM) Ch= F53
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Valves / Tubes
5:
6A7
(more
for members)
Notes
“41” tube may be replaced with “42”
Source of data
Il Radiolibro, 5.Ed.,300 SchemiAuthor: Domenico Eugenio RavalicoTitle: Il Radiolibro, 5 Edizione, 300 Radio Schemi ModerniPublisher: Ulrico HoepliYear: July 1939Place: Milano (Milan)Pages: 598
Mentioned in
Guida Pratica Antique Radio (1)1999Guida Pratica Antique Radio (1), 1999, Mosè Edizioni, Maser, Italia.
Literature/Schematics
Collezione di Schemi, Scuola Radio Elettra 1953title: Collezione di Schemi
publisher: Scuola Radio Elettra
year: 1953
(pag. 14)
This model was suggested by Alessandro De Poi.
No further information
