Model: BSK238F (BSK 238 F) BKS238F (BKS 238 F)
Antique radios, Old Time Radios
BSK238F (BSK 238 F) BKS238F (BKS 238 F)
Country:
Germany
Manufacturer/Brand:
Braun; Frankfurt
Year: 1938 / 1939
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 1245
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 488 kHz
Tuned circuits
5 AM circuit(s);
Wave bands
LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.Broadcast, Long Wave and Short Wave.
Power type and voltage
Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.Batteries (storage and/or dry) / 144 / 2 Volt
Loudspeaker/pwr.out
Free swinging magnetic speaker. Haut-parleur à membrane libre.
Freischwinger-Lautsprecher, also Magnetsystem mit frei schwingender Zunge, in Deutschland ab 1932 (nicht vorher!). Also ein wesentlich verbessertes magnetisches System. Siehe «Radios von gestern» Seite 61 und 331.Magnetic Loudspeaker of high quality (free mooving)
from Radiomuseum.org
Model: BSK238F (BSK 238 F) BKS238F (BKS 238 F)
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
290 x 146 x 406 mm / 11.4 x 5.7 x 16 inch
Valves / Tubes
4:
Achtung: Gibt es als Stiftröhre (Tungsram) oder P-Sockel (März 1935).KK2
(more
for members)
Notes
oft irrtümlich BKS statt BSK genannt!

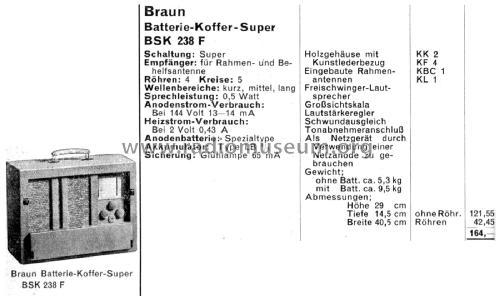

Picture reference
Eine Abbildung findet sich im Doppelband "Radio von gestern"
More pictures
No further information
on
BSK238F (BSK 238 F) BKS238F (BKS 238 F) (Braun; Frankfurt)
