KK2

Information - Help
ID = 561

Country:
Europe
Brand:
Tube type:  OCTODE   Frequency converter   Controlling (mu)
Identical to KK2 = TKK2 = 2B5_Oktode = BMO61 = 10E/659 = BK22 = VKK2
Similar Tubes
Normally replaceable-slightly different:
  O202
Other base:
  KK1 ; KK2G ; KK2G_UX6 ; KK2_7pin ; KK2_US-7pin ; KK32 ; VO2
Other base and data slightly different:
  FC2A
First year Feb.1935 Tube leaflet collection E.Erb Analysis by original leaflets
First Source (s)
Mar.1935 : Philips Bulletin # D24
Jul.1935 : Die Sendung # 7
Successor Tubes 1939   KCH1   DK21   DCH11

Base Europe side contact P8A (Au P, 8SC) (Codex=Sto) Top contact with a cap.
Was used by Radio/TV-reception etc.
Filament Vf 2 Volts / If 0.13 Ampere / Direct / Battery =
Tube prices 3 Tube prices (visible for members only)
Information source Taschenbuch zum Röhren-Codex 1948/49
Babani, International Radio Tube Encyclopaedia
Universal Vade-Mecum, Electron Valves and Semiconductor Devices

KK2: Courtesy Bureau Belper (De Muiderkring, Bussum), Scan Frank Philipse
Karel De Reus †
    More ...

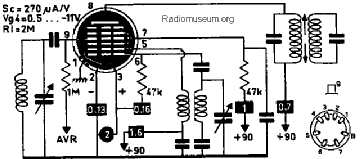

kk2.png KK2: Prüfkarte Röhrenprüfgerät W 18N
Jörg Kulbe

More ...

Just Qvigstad
KK2: RVF-Röhrenbuch-M1,1947
Anonymous 15 Collector

More ...
Usage in Models 6= 1935 ; 3= 1936?? ; 13= 1936? ; 57= 1936 ; 2= 1937?? ; 7= 1937? ; 81= 1937 ; 8= 1938? ; 85= 1938 ; 1= 1939?? ; 5= 1939? ; 51= 1939 ; 2= 1940? ; 7= 1940 ; 4= 1941 ; 1= 1946 ; 1= 1949

Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):334


Collection of



KK2


Forum contributions about this tube
KK2
Threads: 1 | Posts: 2
Hits: 3557     Replies: 1
KK2 (KK2) Sockelschaltbilder vers KK1 / gezeigte Daten RVFM1
Werner Braun
19.Jul.09
  1



Hallo RM,

wer kann das Bilderrätsel lösen?



links Datenblatt Philips MiniWatt                        rechts , oben "Au31" RTT , Franzis
                                                                       rechts , unten Röhrenprüfgerät W 18N

Bei Franzis scheint "f " und "f,k,g6" vertauscht?
Philips schaute wohl von oben in , Franzis von unten auf die Fassung :0)

Im W 18N hat der Heizfaden einen nicht vorhandenen (Mittel-) anzapf?
Diese Sockelschaltung zeigt das RM für die KK2.

Die Röhre KK1 wird als identisch zur KK2 angegeben, der Sockel sei anders.
Das dort gezeigte Sockelschaltbild
"W.Sprick: Austausch-Röhren-Lexion 1947" ist
aber mit "Au 31" (rechts oben)  identisch?

Als das von der KK2 abweichende Sockelschaltbild der KK1
wird das richtige Sockelschaltbild der KK2
gezeigt?

Das fiel mir nur so auf, als ich mich fragte wo ein Röhrenprüfgerät Plus und Minus
and den Heizfaden legen müsste. Also wenn man mit Gleichstrom heizen wollte.
Die im RM.ORG oft gelisteten Datenblätter nach RVF-M1 scheinen da eher sinnlos,
ausser man besitzt ein M1. Das M1 heizt mit Wechselstrom.
Die Werte sind für direkt, mit Gleichstrom geheizte Röhren anders nicht nachvollziehbar?.


Mit freundlichen Grüßen

Werner

Wolfgang Bauer
01.Aug.09
  2

Da im Original-Telefunken-Datenblatt das g6 an die Mitte des Heizfadens gelegt ist, wird diese Version bei Telefunken stimmen.
In meinem Telefunken Werkstattbuch ist das auch so angeführt.
Auch in vielen Schaltplänen ist diese Mittelanzapfung des Heizfadens eingezeichnet.

MfG. WB.


KK2
End of forum contributions about this tube
