Model: Kofferempfänger T22 (T 22)
Antique radios, Old Time Radios
Kofferempfänger T22 (T 22)
Country:
Germany
Manufacturer/Brand:
Braun; Frankfurt
Year: 1960 – 1962
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 1371
previous
|
Result List
|
next
|
New search for Radios etc.

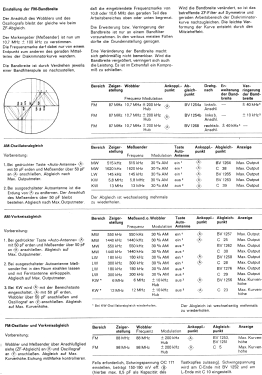

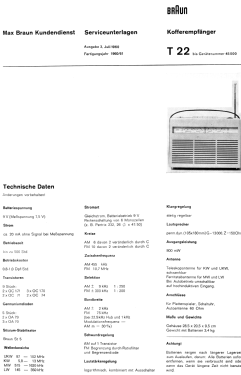

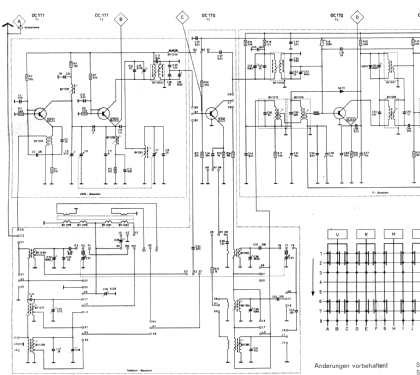

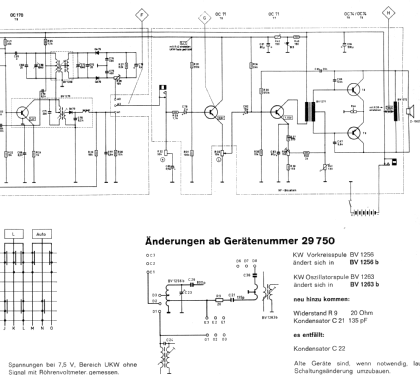

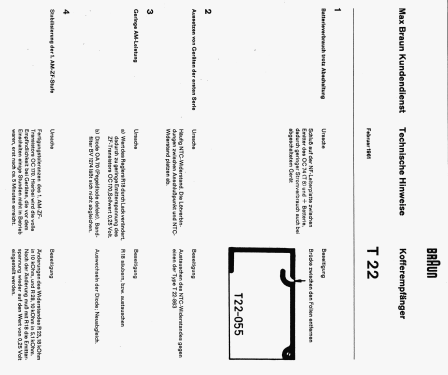

Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455/10700; 3 AF-stage(s)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
10 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Dry Batteries / 6 × 1,5 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ 0.8 W
www.radiomuseum.org
Model: Kofferempfänger T22 (T 22)
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
285 x 205 x 95 mm / 11.2 x 8.1 x 3.7 inch
Transistors
9:
OC171Material/Aufbau/Pol.: Germanium diffusionslegiert PNP;
Form/Case: TO-7;
Daten/electr.data: I F: 1 mA; U F: 6 V; Isp: 1.5 µA; ß (beta): 100; N: 50 mW; Imax(Ic): 10 mA; Umax(Uce): -20 V; f g(FT): >80 MHz; tmax: 75 °C.
Varianten: OC171V (Vorstufe), OC171M (Mischer) = selektierte Typen, s.dort.
Notes
Bereiche: FM=87.0-102 MHz, KW=5.8-13 MHz. Anschlüsse für PU, Schaltuhr und Autoantenne (umschaltbar); Isophon-Lautsprecher P1018/19/10 Z=150 Ohm.
Net weight
3.4 kg / 119.9 oz
Price in first year of sale
320
DM
Collectors prices
7 Collector prices (for members)
Source of data
HdB d.Rdf-& Ferns-GrH 1960/61Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1960/61 durch VDRG, Verlag für Radio-Foto-Kino.
/ Radiokatalog Band 1, Ernst Erb

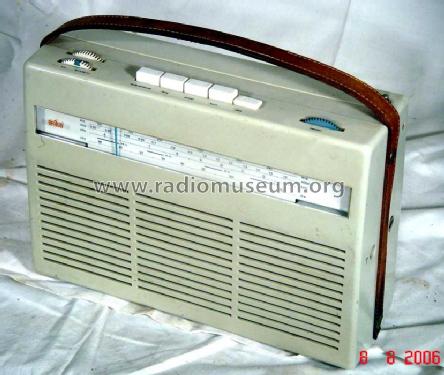

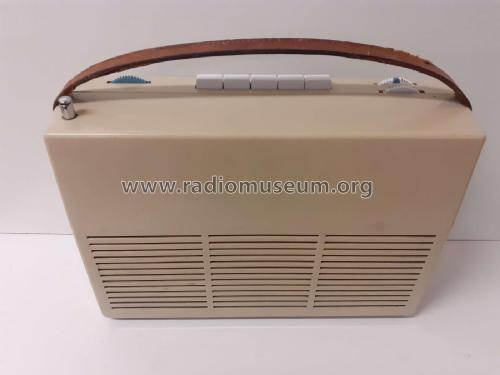

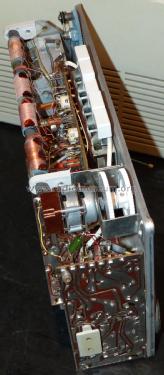

More pictures
Further information on
Kofferempfänger T22 (T 22) (Braun; Frankfurt)
Der erste UKW-Koffer von Braun im Design der Portables seit 1957; es gab eine Version in plastikbezogenem Holz als Modell T220, sowie - in gleicher Gehäuseaufmachung - zwei Exportversionen für Canada und USA: T221 (FM, AM) und T225 (FM, SW1, SW2, AM). Das Nachfolger-Modell (andere Form, verschiedene Farben) war das Modell T52; dieser Typ wurde dann schnell abgelöst (prägnanter Unterschied: höhere Knöpfe) von den Versionen T510, T520, T521, T523 (Export) und zuletzt T580.
