Model: Oberon AT660WK3 (AT 660 WK 3)
Antique radios, Old Time Radios
Oberon AT660WK3 (AT 660 WK 3)
ECH81 6E5
Country:
Germany
Manufacturer/Brand:
EAW, VEB Elektro-Apparate-Werke J.W.Stalin (ex AEG Treptow),
Year: 1954 / 1955
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 25422
previous
|
Result List
|
next
|
New search for Radios etc.

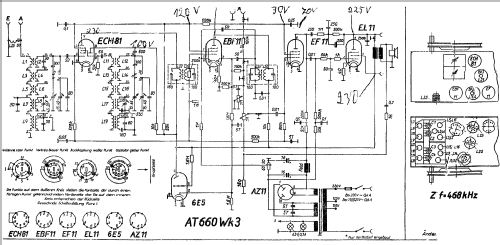

Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 468 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave and more than two Short Wave bands.Langwellen-, Mittelwellen- und mehr als zwei Kurzwellenbereiche.
KW-Bereiche bedeuten meistens, dass ein KW-Bereich vorhanden plus gespreizte Bänder. Es kann sich aber auch um eine Anzahl KW-Bänder ohne ganzen Bereich handeln.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ Ø 22 cm = 8.7 inch
www.radiomuseum.org
Model: Oberon AT660WK3 (AT 660 WK 3) ECH81 6E5
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
580 x 400 x 290 mm / 22.8 x 15.7 x 11.4 inch
Valves / Tubes
6:
ECH81
(more
for members)
Notes
siehe auch 1950 - und vor allem auch Variante mit der ECH11 statt ECH81. Der Zusatz Oberon ist nicht immer gegeben - oder ein anderes Modell?
Net weight
13.5 kg / 476.2 oz
Collectors prices
1 Collector price
(for members)
Mentioned in
Gebrauchswaren-Katalog 1954, LeiGebrauchswaren - Katalog Gruppe 13 I Rundfunk - Fernsehen Herausgeber: Ministerium für Maschinenbau - Allgemeiner Maschinenbau; HV Radio- und Fernmeldetechnik; Abteilung Messen und Werbung Leipzig
Further information on
Oberon AT660WK3 (AT 660 WK 3) ECH81 6E5 (EAW, VEB Elektro-Apparate-Werke J.W.Stalin (ex AEG Treptow), Berlin-Treptow (Ostd.))

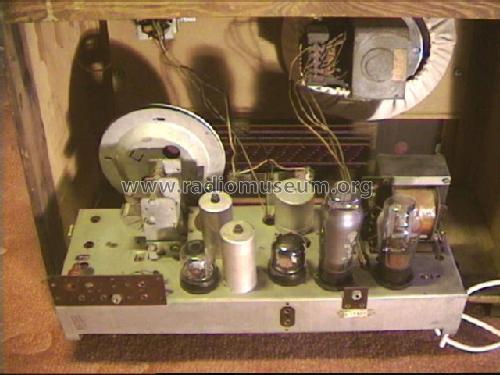

Zur Beachtung: Skala ist am Gehäuse - nicht am Chassis - befestigt. Vor Ausbau des Chassis Knöpfe abbauen, ansonsten Bruchgefahr! Der Skalenzeiger ist ebenfalls zuvor vom Seil zu lösen (Zugang nach Abnahme des Bodendeckels).
