EBF11

Information - Help
ID = 601

Country:
Germany
Brand: Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Developer: Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Tube type:  Double Diode-Pentode   RF/IF-Stage   Controlling (mu)
Identical to EBF11
Similar Tubes
Other shape (e.g. bulb type):
  EBF11g
Normally replaceable-slightly different:
  6H8_Y8A ; EBF11E
Other base:
  EBF11_Prototyp ; WE19
Other base and data slightly different:
  EBF171_8p
Other base and other heater:
  EBF171
First year Jul.1938 Tube leaflet collection E.Erb Analysis by original leaflets
First Source (s)
15.Jul.1938 : Funk 1938 #14
Predecessor Tubes EBF11_Prototyp   RENS1254   RENS1854
Successor Tubes 1947   EAF41   EAF42   EBF80   EBF171

Base German Steel Y8A, 1938
Filament Vf 6.3 Volts / If 0.2 Ampere / Indirect / Specified voltage AND current AC/DC
Tube prices 24 Tube prices (visible for members only)

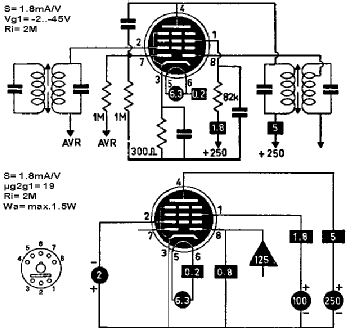

Information source Taschenbuch zum Röhren-Codex 1948/49

EBF11: Courtesy Bureau Belper (De Muiderkring, Bussum), Scan Frank Philipse
Karel De Reus †
    More ...
50.png EBF11: Telefunken Werkstattbuch
Wolfgang Bauer

More ...

Just Qvigstad
EBF11: Telefunken 1939
Robert Schmalstieg

More ...
Usage in Models 2= 1938? ; 41= 1938 ; 2= 1939?? ; 36= 1939? ; 242= 1939 ; 7= 1940?? ; 16= 1940? ; 100= 1940 ; 1= 1941?? ; 15= 1941? ; 65= 1941 ; 1= 1942?? ; 3= 1942? ; 30= 1942 ; 1= 1943?? ; 1= 1943? ; 12= 1943 ; 1= 1944?? ; 1= 1944? ; 8= 1944 ; 2= 1945?? ; 2= 1945? ; 10= 1945 ; 1= 1946?? ; 1= 1946? ; 20= 1946 ; 2= 1947?? ; 5= 1947? ; 26= 1947 ; 6= 1948? ; 36= 1948 ; 1= 1949?? ; 12= 1949? ; 105= 1949 ; 10= 1950?? ; 14= 1950? ; 145= 1950 ; 3= 1951?? ; 8= 1951? ; 52= 1951 ; 3= 1952?? ; 9= 1952? ; 36= 1952 ; 2= 1953?? ; 9= 1953? ; 28= 1953 ; 8= 1954? ; 27= 1954 ; 1= 1955?? ; 1= 1955? ; 1= 1956? ; 1= 1956 ; 1= 1957? ; 3= 9999

Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):1176


Collection of



EBF11


Variants

Glas- version of the former GDR w/ horizontal structure

Glass version w/ dome bulb and glass stem structure

most probably an EBF80 inserted into a metal can

EBF11 glass version by Telefunken after 1945 with vertical electrode structure w/out suffix G in the designation

Tungsram glass version w/ metal hood (MG = metall-glass)


Forum contributions about this tube
EBF11
Threads: 1 | Posts: 7
Hits: 4534     Replies: 6
EBF11 (EBF11)
Egon Strampe
04.Dec.08
  1

Hallo Freunde

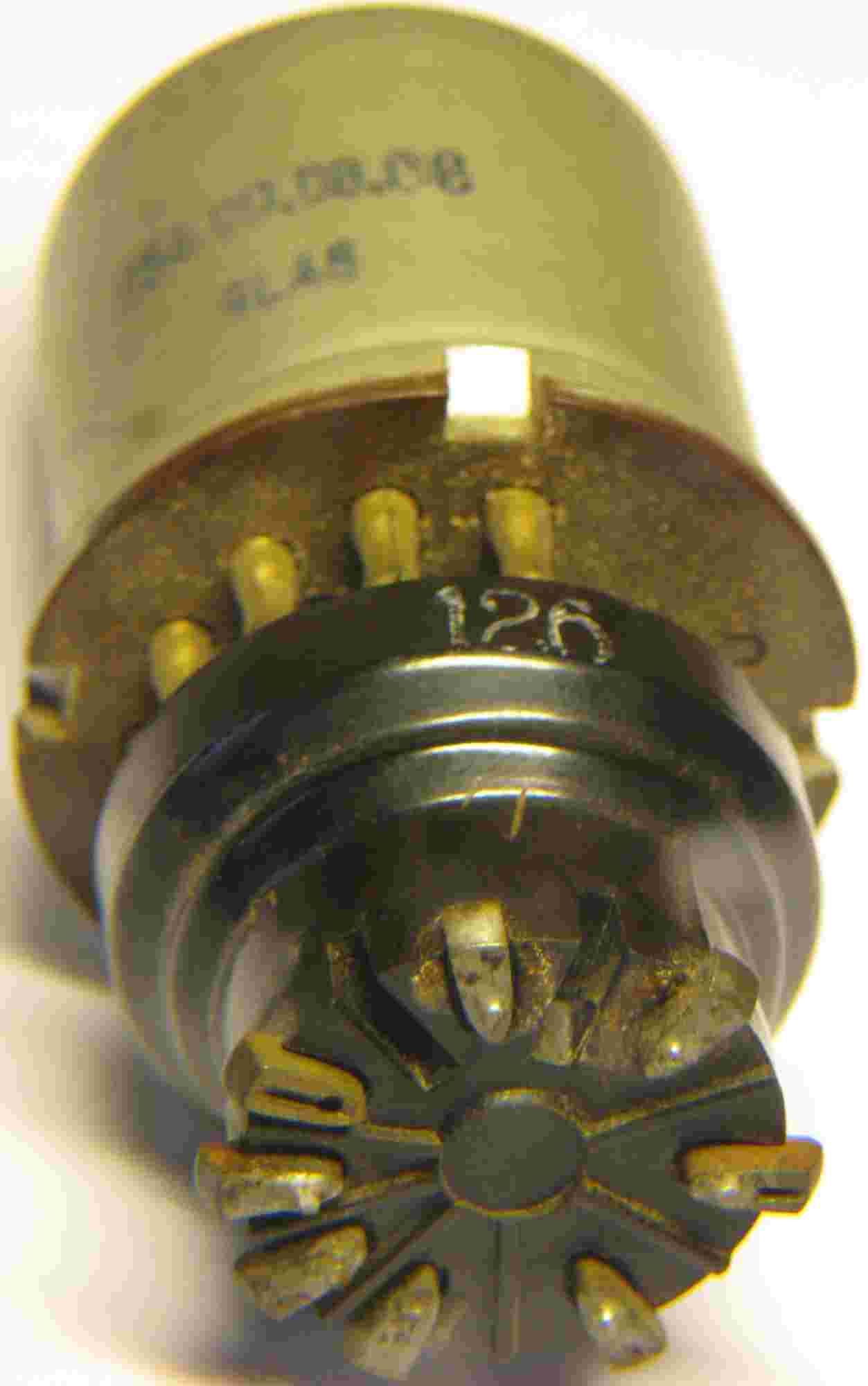

Habe hier ein Exemplar aus der Zeit als man sich noch behelfen mußte.

Welche Röhre sollte diese EBF 11 wohl ersetzen?

Attachments

Dietrich Grötzer
04.Dec.08
  2

Hallo Herr Strampe,

am ehesten scheint mir die EF5 oder EF9 dafür geeignet, Daten der Pentode sehr ähnlich. System B (Duodiode) nicht verwendet, kontrollieren Sie bitte ob die Duodiode an dieser Stelle im Gerät überhaupt benötigt wurde. Eine EBFxx mit Aussenkontaktsockel hat es nach meinen Unterlagen nicht gegeben.

MfG D. Grötzer

Sehe gerade es hat auch eine EBF1 und EBF2 mit Aussenkontaktsockel gegeben wobei die EBF2 lt. Datenblatt etwa der EBF11 entspricht.

Jacob Roschy
04.Dec.08
  3

Hallo Röhrenfreunde,

sämtliche Außenkontakt- EBFx- und EFx- Röhren haben eine Gitterkappe, so dass wenn eine EBF11 zu deren Ersatz verwendet wird, dieser zusätzliche Anschluss hergestellt werden musste.

Es wäre also hier interessant, wohin der Gitterkontakt der EBF11 verdrahtet ist, bzw. überhaupt, welche Anschlüsse der EBF11 auf welche Kontakte des Außenkontaktsockels gelegt wurden.

M. f. G. J. R.

Egon Strampe
06.Dec.08
  4

Hallo Freunde

Die Beschaltung der 2 Sockel habe ich in den Anhang gelegt.

Es gibt mir immer noch Rätsel auf.

E.S.

Attachments

Wolfgang Eckardt
06.Dec.08
  5

Hallo Herr Strampe,

ich denke, dass Ihr in Post 1 gezeigter Adapter eine EBF2 ersetzen sollte. Ihre Sockelskizze bestätigt diese Annahme. Es fehlt praktisch nur der Anschluss G1 an der EBF11, der mit dem Gitter-Clip für die EBF2 im entsprechenden Gerät verbunden werden müsste. Wie das der damalige "Umbauer" bewerkstelligt hat, lässt sich aus den Bildern nicht ableiten. Es gibt dafür mehrere Möglichkeiten - nur nicht diese: man kittet einen alten Außenkontakt oben auf die Röhre. Mit einer EF89 (EF5) habe ich das schon mal gemacht. Bei EBF11 scheidet es wegen der Metallisierung aus.

Wolfgang Eckardt

Egon Strampe
06.Dec.08
  6

Herzlichen Dank für die Mitarbeit.

So sind wir alle ein wenig schlauer geworden.

E.S.

Jacob Roschy
06.Dec.08
  7

Hallo Herr Strampe,

unter der stillschweigenden Voraussetzung, dass auch die Heizungsanschlüsse sinngemäß durchverdrahtet sind, sehe ich es genau wie Herr Eckardt, dass nämlich die EBF2 ersetzt werden sollte.

Für die G1- Verbindung wird es wohl am Einfachsten gewesen sein, den Gitterclip (Kappe) wegzulassen und das Abschirmkabel direkt am G1- Kontakt der EBF11 zu verlöten.

Die meisten Röhren der Stahl- und der Roten Serie sind untereinander so ähnlich, dass man sie ohne Problem gegeneinander ersetzen kann, also EBF2 - EBF11; ECH3 - ECH11; EF9 -EF11; EF6 - EF12; EL3N - EL11; EFM1 - EFM11; EM4 - EM11 und EB4 - EB11.

M. f. G. J. R.





EBF11
End of forum contributions about this tube
