Model: Mickey Mouse 411 Ch= U-4-C (U4C)
Antique radios, Old Time Radios
Mickey Mouse 411 Ch= U-4-C (U4C)
Country:
United States of America (USA)
Manufacturer/Brand:
Emerson Radio & Phon. Corp.
Year: 1933
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 107721
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF without reaction (non reg.dir.receiver); 1 AF-stage(s)TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
AC/DC-set / 105-130 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ Ø 12.7 cm = 5 inch
www.radiomuseum.org
Model: Mickey Mouse 411 Ch= U-4-C (U4C)

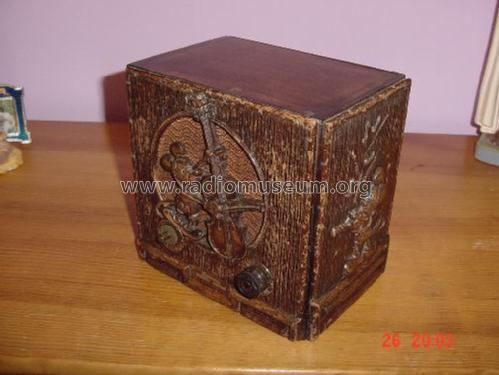

Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape

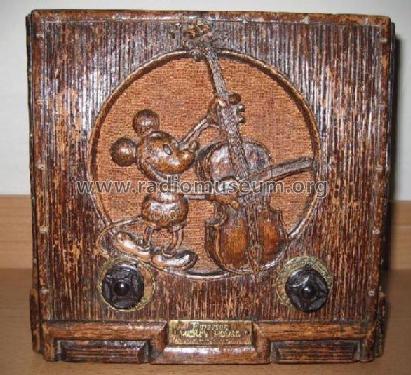

Design Radio or Novelty / Gadget - fancy or unusual shape.
Dimensions (WHD)
195 x 185 x 135 mm / 7.7 x 7.3 x 5.3 inch

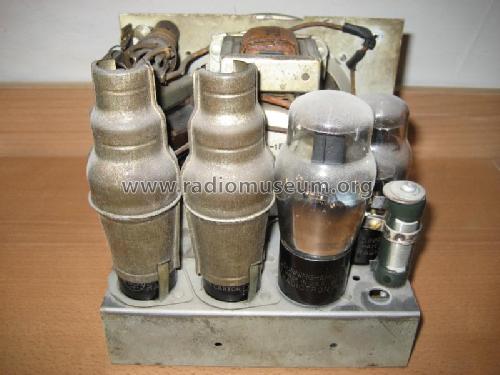

Valves / Tubes
4:
6D6
(more
for members)
Notes
Repwood (pressed wood). BC(540-1650kHz) band.
Net weight
3.5 kg / 123.5 oz
Circuit diagram reference
Rider's Perpetual, Volume 7Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Mentioned in
Collector's Guide to AR7.Ed. Slusser tubeCollectors Guide to Antique Radios, 7th Edition, 2008 by John Slusser. See also other editions (incl. Bunis). Collector Books, P.O.Box 3009, Paducah, KY 42002-3009 for 24,95 US$.
Literature/Schematics
Machine Age to J(1-2) Stein 98Machine Age to Jet Age Volume 1 (2nd.Ed.), 1998, Mark V. Stein, Radiomania Publishing, Baltimore, USA. There is also an update edition in 2001.
This model was suggested by Götz Linss.
