Deutscher Kleinempfänger für Batteriebetrieb DKE38B

Country:  Germany	Manufacturer/Brand:  Gemeinschaftserzeugnisse Vorkrieg
Year: 1939/1940	Type: Radio - or past WW2 tuner
Valves / Tubes	3: KC1_4pin KC1_4pin KL1_4pin

Principle	TRF with reaction (regenerative); 2 AF stage(s)
Tuned circuits	1 AM circuit(s)
Wave bands	Broadcast (MW) and Long Wave.
Details
Power type and voltage	Batteries (storage and/or dry) / 90+2 Volt
Loudspeaker	Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931).
Power out
from Radiomuseum.org	Model: Deutscher Kleinempfänger für Batteriebetrieb DKE38B - Gemeinschaftserzeugnisse

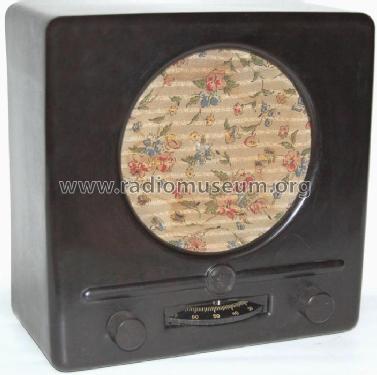

Material	Bakelite case
Dimensions (WHD)	240 x 240 x 120 mm / 9.4 x 9.4 x 4.7 inch
Notes	DKE = Deutscher Kleinempfänger 1938; Info Konrad Birkner: Spitzname = Goebbelsschnauze. Es gibt nur einen Batterie-DKE, aber zweierlei Rückwände: "DKE für Batteriebetrieb, sowohl mit als auch ohne die Jahreszahl 1938". Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch. Eine Auflistung aller deutschen Hersteller ist hier zu finden.
Net weight (2.2 lb = 1 kg)	1.6 kg / 3 lb 8.4 oz (3.524 lb)
Price in first year of sale	33 RM
Collectors' prices	23 Collector prices (for members Radiomuseum.org)
External source of data	E. Erb 3-907007-36-0
Source of data	Handbuch WDRG 1939 / Radiokatalog Band 2, Ernst Erb

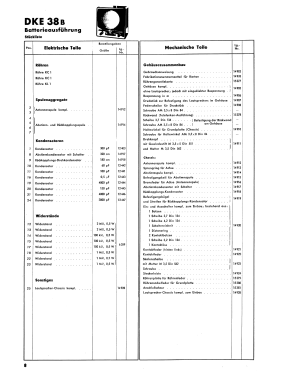

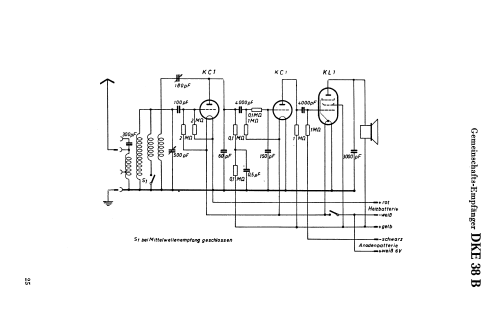

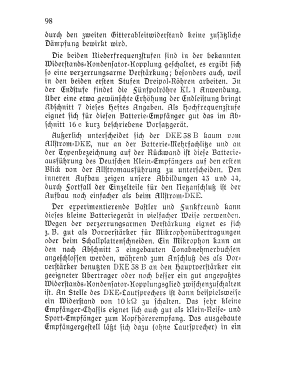

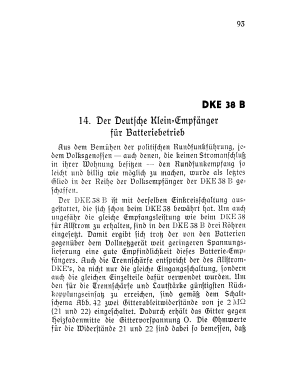

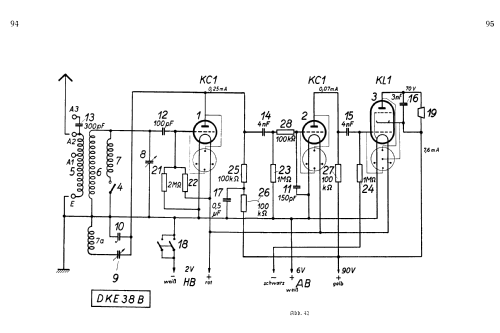

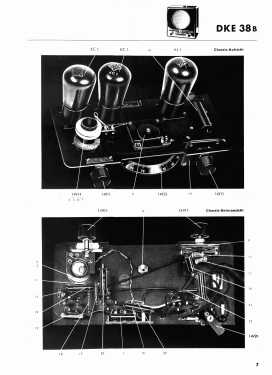

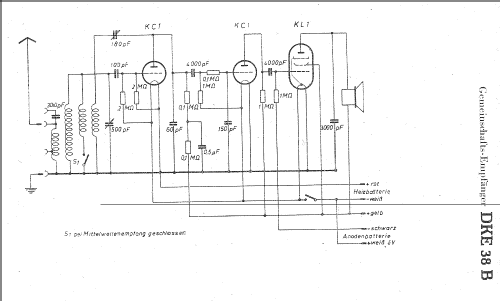

Circuit diagram reference	Schenk-Regelien und FS-Bestückungstab.

All listed radios etc. from Gemeinschaftserzeugnisse Vorkrieg
Here you find 49 models, 35 with images and 35 with schematics.

Collection of Günther Stabe (D)
Collection of Jürgen Küting (D)



---

Hits: 917     Replies: 0 gemeinsch: DKE38B; (Batterieausführung)
Klaus Madner 17.May.06	1 gemeinsch: DKE38B; (Batterieausführung)  Hallo werte Sammlerkollegen! Habe vor kurzem einen DKE38B (mit leider völlig falscher Rückwand) erstanden und bin dabei die erforderlichen Spannungen für dieses Gerät von einem selbstgebautem Netzteil zu beziehen bzw. zu bauen. Hier meine kleine Frage: Ich habe 2 Volt Heizgleichspannung angelegt und ~ 90 Volt Anodengleichspannung angelegt. Aus dem Radio kommen Geräusche aber noch kein Empfang- (habe aber noch nicht alle Bauteile durchgemessen) was bitte bedeuten die 6 Volt + am 2. weißen Kabel lt. Schaltplan- muß ich diese auch noch aufbauen? Danke vielmals für Mithilfe für einen Volksempfänger- Einsteiger- Klaus Madner

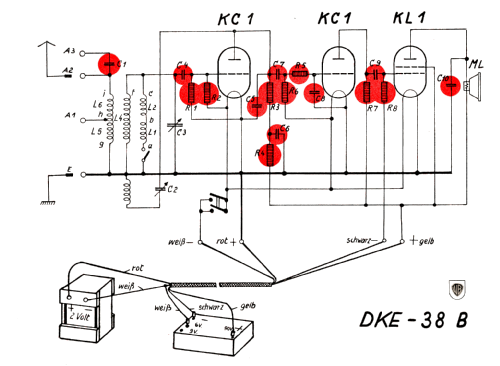

Wolfgang Bauer 18.May.06	2 Negative Gittervorspannung  Sg. Herr Madner, zum besseren Verständnis habe ich diesen Plan auch zum Modell geladen. Das g1 der KL1 wird mit dieser Schaltung negativ vorgespannt und damit der Arbeitspunkt festgelegt. MfG.WB
Klaus Madner 19.May.06	3 no subject  Vielen Dank Hr. Bauer! Sie haben mir wieder mal geholfen- Danke! Habe Abends nach dem Tausch des 0,5µF Kondensators (hatte Kurzschluß) und Anschluß der Spannungen lt. Ihrem Schema einige Sender auf Lang- und Mittelwelle empfangen. Sehr wichtig um überhaupt etwas zu empfangen ist die Erdung! Ohne Erdung praktisch 0 Empfang bei mir. Alles Gute Klaus Madner
Konrad Birkner 19.May.06	4 no subject  Bei der hier angewandten induktiven Antennenankopplung genügt die HF-Spannung allein von der Antenne nicht. Es muss ein Strom durch die Spule fließen, und zwar am Besten in Richtung Erde. Auch kapazitiv geht das über das Netzteil, vorausgesetzt, es besteht eine ausreichend Kapazität zwischen Ein- und Ausgang des Netzteils (Trafo). Sie können auch, falls Schutzerde im Netzteil liegt. diese benutzen und Minus (weiß) auf Schutzerde legen. Das erspart eine eigene Erdleitung.



---
