Grundig Transistor-Box 59 (Transistor-Kleinstradio 100)
Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Year
- 1959/1960
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 2112
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 5
- Main principle
- Superheterodyne (common); ZF/IF 460 kHz; 2 AF stage(s)
- Tuned circuits
- 5 AM circuit(s)
- Wave bands
- Broadcast only (MW).
- Power type and voltage
- Dry Batteries / AA: 6 x 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 12 cm = 4.7 inch
- Power out
- 0.1 W (unknown quality)
- Material
- Leather / canvas / plastic - over other material
- from Radiomuseum.org
- Model: Grundig Transistor-Box 59 - Grundig Radio-Vertrieb, RVF,
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 170 x 125 x 70 mm / 6.7 x 4.9 x 2.8 inch
- Notes
-
Leder-Gehäuse.
Von Photo-Porst mit "Transistor-Kleinstradio 100" beworben.Schaltung und Grundig-Zeichnungsnr. 1082-301 sind identisch mit der Schaltung von Transistor-Box 60
Bitte suchen Sie mit dem Modellnamen, nicht mit dem Herstellernamen. Hier ist für diese Meldung "Grundig Transistor-Box" extra eingetragen.
- Net weight (2.2 lb = 1 kg)
- 0.9 kg / 1 lb 15.7 oz (1.982 lb)
- Price in first year of sale
- 108.00 DM
- Source of data
- HdB d.Rdf-& Ferns-GrH 1959/60 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange Schaltungen der Funkindustrie, Buch 4
- Literature/Schematics (1)
- -- Original-techn. papers.
- Picture reference
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- Other Models
-
Here you find 6201 models, 5426 with images and 4200 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Collections
The model Grundig Transistor-Box 59 (Transistor-Kleinstradio 100) is part of the collections of the following members.
Forum contributions about this model: Grundig Radio-: Grundig Transistor-Box 59
Threads: 1 | Posts: 1
Es rumpelt im Kasten, es klirrt leise. – Was ist wohl drin hier? Ich weiss schon, dass das Grundig-Markenschildchen fehlt und dass der Batteriehalter weg ist. Was aber ist sonst noch zu erwarten? – Die Ferritantenne ist lose, sie wird von nichts mehr gehalten. Sie ist es wohl gewesen, die da so gerumpelt hat…

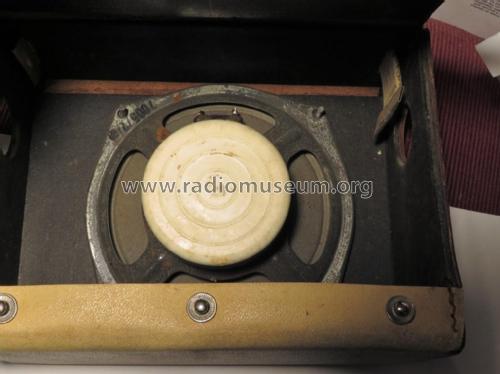

Fotos aus dem radiomuseum haben mir gezeigt, wie diese Radios aufgebaut sind, zwei kleine Platinen an den beiden Enden, dazwischen ein Metallgestell, auf dem sie montiert sind. Wie der Lautsprecher mit dem ganzen verbunden ist? – Ist er festgeschraubt am Chassis? – Das klärt sich, wie alles vor mir liegt. Im Gehäuse sind vier Schrauben mit vier dicken Abstandshülsen. Auf ihnen wird der Lautsprecher aufgesteckt, darüber dann das Metallgestell, vier Muttern, und alles ist fest. So einfach? – So einfach für den, der über gummig sich verformendes Werkzeug verfügt, das dort hingelangt, wo gerades Werkzeug nicht hinzugelangen vermöchte…
Warum ist die Ferritantenne lose? Weil die Gummibänder natürlich längst in die Ewigkeit eingegangen sind. Nur harte Überreste sind geblieben. Ja, und wohl auch deshalb, weil auf der einen Seite die Platine ein Stück eingebüsst hat. Wie der begnadete Reparateur noch überlegt – wie vervollständige ich diese Platine? – fällt das Auge auf den Gegenstand im Kästchen, der wohl das Klimpern verursacht hat: es ist der abgebrochene Teil der Platine. Er ist passgenau! Der Wundertäter Zweikomponenten kommt zu Einsatz, aus zwei Teilplatinen wird wieder eine, womit dann auch die Auflage für die Ferritantenne intakt ist.
Der abenteuerliche Stromanschluss wird entfernt. Es scheint einen Batteriehalter zu geben, der 6 x AA Batterien hält – genauso wie das Original. 158mm lang soll er sein, und ich messe an so einem Batteriehalter aus der Transistor-Box 201 genau 157mm. Vielleicht passt der neue gerade, vielleicht aber auch gerade nicht… Der neue Halter ist hier abgebildet, er passt:
Das Radio kann zwar nicht so viel wie meine anderen. Aber es läuft jetzt wieder, wo alle Spulen-Anschlüsse an ihrem Ort sind. Wie es die Mittelwellensender herein bringt! Laut und klar erklingt aus der Transistor-Box 59 der englische Sender BBC5Live. Wie im Jahre 1959: die halbe Welt im kleinen Kästchen.
Bruce Cohen, 02.Apr.23
