Vacuum Tube Voltmeter (VTVM) IM-11
Heathkit (Brand), Heath Co.; Benton Harbor (MI)
- Produttore / Marca
- Heathkit (Brand), Heath Co.; Benton Harbor (MI)
- Anno
- 1961–1968
- Categoria
- Strumento da laboratorio
- Radiomuseum.org ID
- 72696
-
- alternative name: Heath Company
Eigene Aufnahme
aus ebay, Verkäufer sx28
aus ebay, Verkäufer sx28
Advert in "Radio Electronics" April 1965
HeathKit IM-11 VTVM Front View
Heathkit IM-11 Side-Rear-View
Heathkit IM-11 Chassis View
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 2
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 105-125 & 1,5 Volt
- Altoparlante
- - - Nessuna uscita audio.
- Materiali
- Mobile di metallo
- Radiomuseum.org
- Modello: Vacuum Tube Voltmeter IM-11 - Heathkit Brand, Heath Co.;
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Dimensioni (LxAxP)
- 119 x 187 x 105 mm / 4.7 x 7.4 x 4.1 inch
- Annotazioni
- Vacuum-tube Voltmeter (VTVM). Export model available for 115/230VAC
- Peso netto
- 2.2 kg / 4 lb 13.5 oz (4.846 lb)
- Prezzo nel primo anno
- 25.00 $
- Fonte dei dati
- -- Original-techn. papers.
- Autore
- Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
- Altri modelli
-
In questo link sono elencati 713 modelli, di cui 697 con immagini e 503 con schemi.
Elenco delle radio e altri apparecchi della Heathkit (Brand), Heath Co.; Benton Harbor (MI)
Collezioni
Il modello Vacuum Tube Voltmeter (VTVM) fa parte delle collezioni dei seguenti membri.
Discussioni nel forum su questo modello: Heathkit Brand,: Vacuum Tube Voltmeter IM-11
Argomenti: 3 | Articoli: 10
When getting a Heathkit IM-11 VTVM, this model quite often comes without a probe.
Although very simple in design, this (passive) probe contains a 1 Megohm resistor
that is active with DC measurements only (see picture).
So, if the probe needs to be replaced with parts from the box, this resistor
shall be taken into consideration.
Der IM-11 Tastkopf (eigentlich nur eine passive Tastspitze) enthält einen
1 Megohm Widerstand, der nur bei Gleichspannungs-Messungen wirksam ist.
Falls als Ersatz für eine fehlende Tastspitze gebastelt werden muß, ist
dieser Widerstand zu berücksichtigen.
Franz Harder, 31.May.09
Als mein Vater vor kurzem ein Heathkit Röhrenvoltmeter IM-11 zur Reparatur öffnete, kamen ihm zwei Ersatztypen der originalen 6AL5 und 12AU7 in Form von zwei Metallhülsen mit 7-poligem Sockel entgegen. Die Typenbezeichnung ist TR1002 für die 12AU7 und TR1119 für die 6AL5. Neben dem reinen Ersatz mußte das Gerät wohl auch elektrisch etwas abgeändert werden (siehe Solid state replacement).
Hat jemand eine Ahnung wer diese Teile hergestellt hat und was genau deren Inhalt ist? Da sie sich nicht erwärmen gehe ich davon aus dass es sich um Halbleiter handelt.
Gruß
Dirk Becker
Allegati

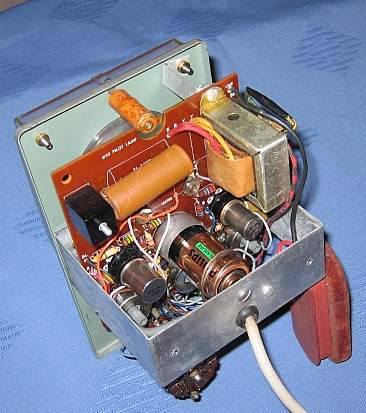

- Heathkit IM-11 Innenaufbau (39 KB)
- Heathkit IM-11 Ersatzröhren (30 KB)
Dirk Becker, 10.Feb.06
Hat jemand zu diesem Röhrenvoltmeter eine Abgleichanleitung? Vor allem interessiert mich, die Einstellvorschrift für das AC balance Poti. Da diese Geräte als Bausatz vertrieben worden sind, müßte eigentlich eine Aufbauanleitung existieren, die auch das Kapitel Abgleich abdeckt.
Mit feundlichen Grüßen
Marc Goeritz
Marc Goeritz, 25.Jan.05
