Model: VS1 (VS 1)

Antique radios, Old Time Radios

VS1 (VS 1)

Country: Germany Manufacturer/Brand: Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)
Year: 1964 / 1965 ? Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 74602 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 15 W
www.radiomuseum.org Model: VS1 (VS 1) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Book-shelf unit
Dimensions (WHD) 525 x 165 x 280 mm / 20.7 x 6.5 x 11 inch
Valves / Tubes 12: ECC83 (more for members)

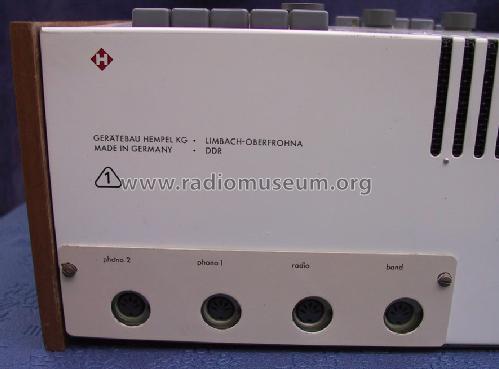

Notes Stereo-Eingänge Phono1 200mV,Phono2 1V, Radio 150mV, Band 1,55V mit Tastenschaltern, 2x15W Musikleistung, 30-15000 Hz Frequenzgang.
Net weight 24 kg / 846.6 oz
Collectors prices 1 Collector price (for members)
Source of data -- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation. / Radiokatalog Band 2, Ernst Erb

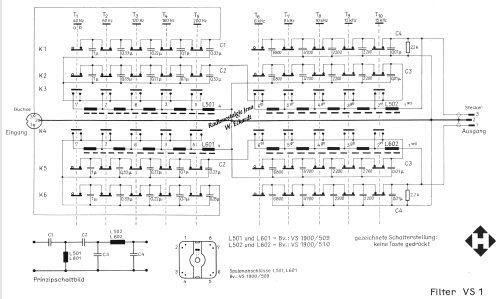

Literature/Schematics -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.

This model was suggested by Anonymous 18 Collector.

Geräteserie aus Heli-Prospekt 1966, Radio mit Ratio More pictures
