Model: Super-Quick W256U
Antique radios, Old Time Radios
Super-Quick W256U
Country:
Austria
Manufacturer/Brand:
Horny (Hornyphon); Wien
Year: 1955 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 8900
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
AC/DC-set / 110-220 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: Super-Quick W256U
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Dimensions (WHD)
280 x 196 x 146 mm / 11 x 7.7 x 5.7 inch
Valves / Tubes
5:
UCH42
(more
for members)
Notes
Schema = Dez. 1955
Collectors prices
5 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0
Circuit diagram reference
Unterlagen E.ErbDie Daten habe ich aus eigenen Unterlagen entnommen. (Unterschied EE zu ee?).

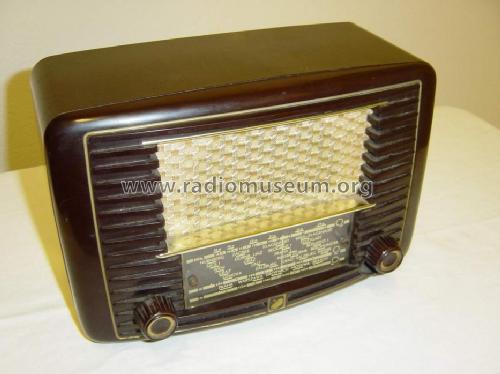

Hornyphon Super-Quick W 256U (helle Ausführung)
More pictures
Further information on
Super-Quick W256U (Horny (Hornyphon); Wien)
Restauration Horny Super-Quick W256U
Dieses Radio wurde auf ebay ersteigert.
Beschriebener Zustand: Endröhre fehlt, Siebelko getauscht, sonst dürfte er komplett sein.

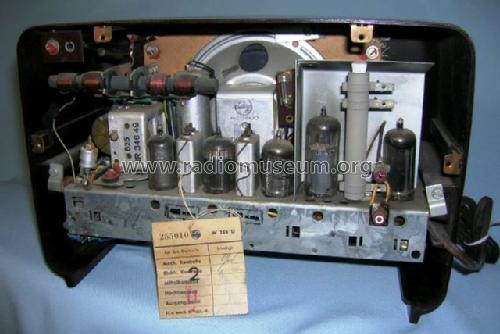

Tatsächlicher Zustand: Gehäuse sehr schön, keine Beschädigungen oder Kratzer. Innen alles komplett und original, aber stark verschmutzt. Skalentrieb rutscht und bleibt hängen.
Als Erstes wurde das Radio über eine Vorschaltlampe ans Netz genommen. Das Radio funktioniert auf LW und MW, KW ist tot. Die Lautstärke ist gering und der Ton verzerrt. Anschliessend wurde das Radio zerlegt. Vor dem Ausbau des Chassis die Klemmschraube am Skalentrieb lösen, damit nichts beschädigt wird. Reinigung des Chassis mit hartem Pinsel und Pressluft. Verdächtige Kondensatoren werden mit dem Isotest 6 geprüft und bei Bedarf getauscht. Besonderes Augenmerk auf die Koppelkondensatoren, Schirmgittersiebkondensatoren und jene im Netzteil. Bei Allströmer den Antennen – und Erdekondensator nicht vergessen! Der Wellenschalter wird mit Kontaktspray behandelt, das schwergängige Lautstärkepot und die Lager des Drehkondensators mit Kriechöl. Das lockere Skalenseil wird gespannt. Nun erfolgt eine neuerliche Inbetriebnahme über die Vorschaltlampe. Das Radio funktioniert jetzt auf allen Bereichen. Die Lautstärke ist gut und unverzerrt. Die Empfindlichkeit ist sehr gut, eine grosse Anzahl von Sendern ist zu hören.
Nun erfolgt die Reinigung des Gehäuses. Skala und Schallwand werden ausgebaut, das Gehäuse mit warmen Wasser, Schwammtuch, Zahnbüste und Feinscheuermittel (Cif) gründlich gereinigt. Das Wasser färbt sich braun vom Bakelitabrieb. Nach dem Trocknen wirkt die Gehäuseoberfläche matt und stumpf. Mit Polierpaste oder Autopolitur bekommt das Bakelit wieder einen schönen und dauerhaften Glanz. Die Skalenscheibe wird ebenfalls mit Polierpaste gereinigt. Die Beschriftungsseite vorsichtig mit trockenem Tuch gereinigt. Nach dem Zusammenbau einige Stunden Probelauf und die Dokumentation auf der Karteikarte (Kaufdatum, Preis, Zustand vor der Restauration und nachher, wichtigsten Daten und Bild)
