Smaragd BG20 (BG 20)




Country: Germany Manufacturer/Brand: Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.)
Year: 1956 / 1957 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.
Mod.-ID = 77678 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.

Specialities Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät.
Power type and voltage Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.

Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ 1.5 W

www.radiomuseum.org Model: Smaragd BG20 (BG 20)   Material Various materialsMade of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?

Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 435 x 225 x 350 mm / 17.1 x 8.9 x 13.8 inch
Valves / Tubes 5: EF86Lineare (ungeregelte) NF-Pentode. Meistens in Verstärkern eingesetzt. Ausnahme für Radios: (z.B.) Saba Meersburg Automatik 7 und Freiburg automatik 7 von 1956.     (more for members)
Notes Doppelspurgerät, Grundmodell für Geräte bis BG20/6. Nur 19,05 cm/s; 40-10000 Hz. Koffer aus Sperrholz mit Kunstleder überzogen, Bakelit-Abdeckung. Auch als Einbau-Chassis im Handel (390 × 160 × 278 mm).
Noch ohne Zähluhr, Tonblende und Tricktaste. Massivholzkoffer mit Leinwandbespannung in verschiedenen Farbkombinationen.

Net weight 18 kg / 634.9 oz
Price in first year of sale 1050 DM
Collectors prices 1 Collector price (for members)
Mentioned in -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung. (Radio und Fernsehen 2/57 und 5/58)
Literature/Schematics -- Collector info (Sammler) (Funkverlag Hein, Service-CD)

This model was suggested by Anonymous 40 Collector.

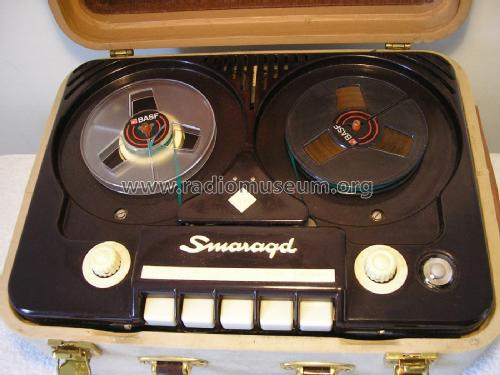

Ebay Verkäufer sabid1 Prospektbild des ersten Gerätes der Smaragd-Reihe Ebay Verkäufer sabid1 More pictures
