For model Mambo 59 Ch= 59/600 859.600.00 mit OC72, Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen:

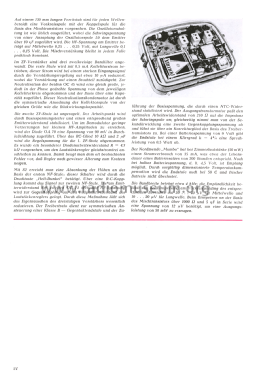

Q: Nordmende, Produkt-Katalog 1958

Country:  Germany
Manufacturer / Brand:  Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Year: 1958/1959 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: OC613 OC612 OC612 OC71 OC71 OC72 OC72 OA70
Main principle Super-Heterodyne (Super in general); ZF/IF 460 kHz; 3 AF stage(s)
Tuned circuits 8 AM circuit(s)

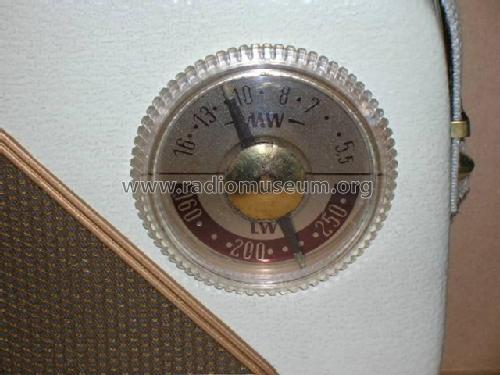

Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 2 × 4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 0.5 W (unknown quality)
from Radiomuseum.org Model: Mambo 59 Ch= 59/600 859.600.00 [mit OC72] - Nordmende, Norddeutsche Mende-
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (usable also without mains)
Dimensions (WHD) 220 x 165 x 70 mm / 8.7 x 6.5 x 2.8 inch
Notes Achtung: Im Schaltbild sind die Elkos nicht normgerecht gezeichnet. Heller Pol sollte (+) sein, liegt aber auf (-) Gerät. Die Speisung ist, wie bei Ge-PNP üblich, negativ gegen Masse. Das Schaltbild entstand vermutlich zu einem späteren Zeitpunkt, als längst schon Minus auf Masse üblich war für Si-NPN.
Net weight (2.2 lb = 1 kg) 1.7 kg / 3 lb 11.9 oz (3.744 lb)
Price in first year of sale 189.00 DM
Collectors' prices
Source of data HdB d.Rdf-& Ferns-GrH 1958/59 / Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (2) Photofact Folder, Howard W. SAMS (Date 6-61, Set 536, Folder 8)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Here you find 1668 models, 1556 with images and 1202 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Nordmende,: Mambo 59 Ch= 59/600 859.600.00
Threads: 1 | Posts: 2
Hits: 1383     Replies: 1
nordmende: 59/600; Mambo
Francis Hall
22.Dec.10
  1

  Liebe Nordmendefreunde!

  Beim Radiomuseum-Schaltplan vom Mambo 59/600 ist mir aufgefallen, dass alle Elkos

  mit Ausnahme von C142 und 143 falsch herum eingezeichnet sind.

  Grüße,

   Francis Hall

Konrad Birkner † 12.08.2014
22.Dec.10
  2

In die Bemerkungen zum Gerät wurde ein Warnhinweis eingefügt.

Danke für die Information!

mfG
KoBi
