• País
• Estados Unidos

• Fabricante / Marca
• Philco, Philadelphia Stg. Batt. Co.; USA

• Año
• 1934

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 51126

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas

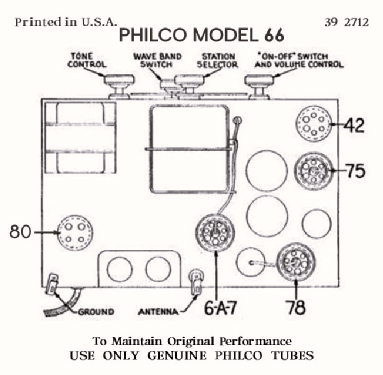

• 6A7 78 75 42 80

• Principio principal
• Superheterodino en general; ZF/IF 460 kHz

• Gama de ondas
• OM y OC

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo)

• Material
• Madera

• de Radiomuseum.org
• Modelo: 66B [Early] - Philco, Philadelphia Stg. Batt

• Forma
• Sobremesa alto decorativa, similar a Capilla pero cuadrado (Tombstone, can have rounded edges).

• Ancho, altura, profundidad
• 12.5 x 16.5 x 8.5 inch / 318 x 419 x 216 mm

• Anotaciones
• The Philco model 66 series models use a 5-tube 2-band chassis covering the BC band and SW (5.5 - 16 MHz). There were four individual models in the series with different cabinet styles.

  The early version (1934) of the 66B table radio was a rectangular tombstone with a single vertical bar through the center of the speaker opening and two downward facing arcs at the bottom of the speaker opening surrounding the tuning dial. The late version (1934-35) of the 66B was a cathedral with rounded top and a webbed oval speaker opening.

  Model 66S (1935) was another rectangular tombstone having a lyre-shaped speaker opening with four vertical bars through its center.

  Model 66L (1935) was a lowboy with an inverted "Y" bar through the center of its speaker opening and other embellishment.

• Peso neto
• 9.1 kg / 20 lb 0.7 oz (20.044 lb)

• Precio durante el primer año
• 40.00 $

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• Collector's Guide to Antique Radios 4. Edition

• Referencia esquema
• Rider's Perpetual, Volume 5 = ca. 1934 and before

• Mencionado en
• Antique Radios, Johnson 1986

• Documentación / Esquemas (1)
• Philco Radio 1928-1942 (Philco 1928-36 Wiring Diagrams, Parts Lists, and Essential Service Data)

• Documentación / Esquemas (2)
• Machine Age to Jet Age II (page 212.)
