• Country
• Germany

• Manufacturer / Brand
• Philips Radios - Deutschland

• Year
• 1948/1949

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 7139

• • Brand: Deutsche Philips-Ges.

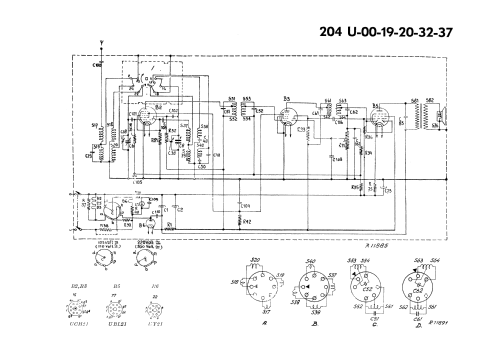

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• UCH21 UCH21 UBL21 UY21

• Main principle
• Superheterodyne (common); ZF/IF 452 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• AC/DC-set / 110/220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch

• Power out
• 4.8 W (unknown quality)

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Philetta 204U - Philips Radios - Deutschland

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 245 x 170 x 130 mm / 9.6 x 6.7 x 5.1 inch

• Notes

• Sehr wahrscheinlich hat es im 1948/1949 keine Neuherstellung des aus 1941/1942 stammenden Philips Philetta 204U gegeben.
  Der eingetragene Literaturnachweis "Die Radio-Reparatur" (Literaturquelle für  "Radiokatalog Band 1") erwähnt das Modell nicht. Auch "Das Rundfunkjahr 1948/49" (Handbuch des Rundfunkhandels, ausgegeben vom Institut Radevormwald) meldet das Modell nicht.
  Bis heute ist auch nie ein Nachkriegsgerät Philips Philetta 204U nachgewiesen worden.

• Net weight (2.2 lb = 1 kg)
• 2.3 kg / 5 lb 1.1 oz (5.066 lb)

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Die Radio-Reparatur (329)
