Model: 834A (834AS)
Antique radios, Old Time Radios
834A (834AS)
Country:
Switzerland
Manufacturer/Brand:
Philips - Schweiz
Year: 1933 / 1934
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 13223
previous
|
Result List
|
next
|
New search for Radios etc.

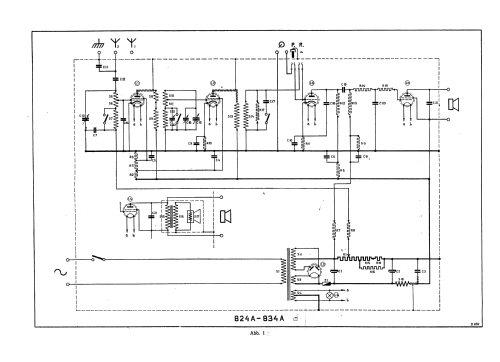

Schematics etc.: 4 (for
members)
Principle
TRF without reaction (non reg.dir.receiver)TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 100-250 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ Ø 16 cm = 6.3 inch
www.radiomuseum.org
Model: 834A (834AS)
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape
Table-Cathedral-Radio.
Dimensions (WHD)
400 x 450 x 230 mm / 15.7 x 17.7 x 9.1 inch
Valves / Tubes
5:
E455
(more
for members)
Notes
Ch=824A;LS=2161 (auch unten rundl.)
Price in first year of sale
325
SFr
Collectors prices
16 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0

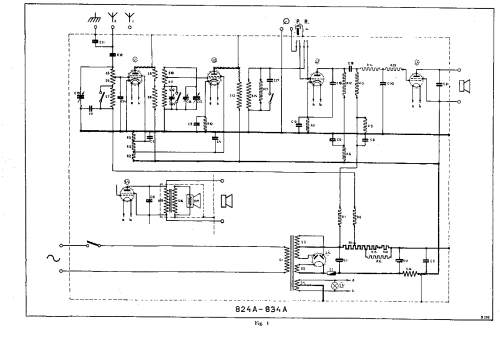

Circuit diagram reference
Thali-Schemasammlung und Tungsram-Röhrenbestückung.Schweiz: Thali Schemasammlung (lose Blätter mit schwarzen Ordnern) der 30er- bis Anfang 50er Jahre. Einige Sammler besitzen diese Schaltplansammlung vollständig, andere Teile davon. Hier im virtuellen Museum sollten Sie alle Geräte aus Thali finden, also auch Importgeräte. Die Sammlung ist bei Thali seit vielen Jahren nicht mehr erhältlich. Die Röhrenbestückungstabellen von Tungsram führen dieses Modell ebenfalls.
Mentioned in
Les Radio PHILIPS de coll.Im französischen Buch Les Radio PHILIPS de collection von Guy Biraud aus 1983 gibt es Infos über das Gerät plus Bild.
More pictures
Further information on
834A (834AS) (Philips - Schweiz)

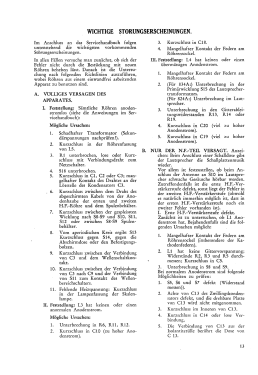

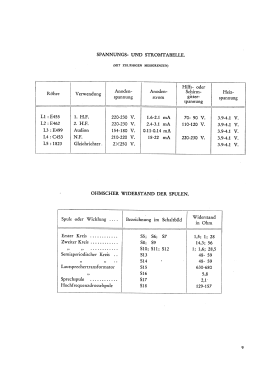

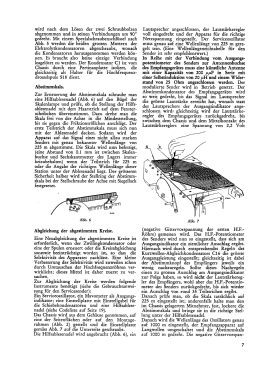

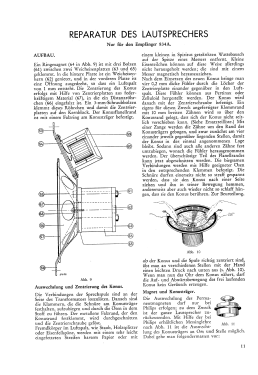

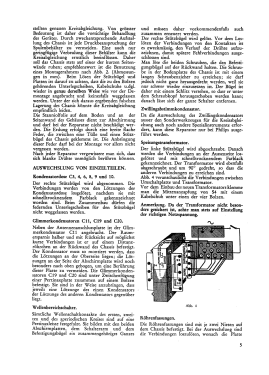

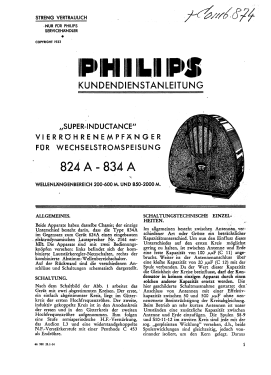

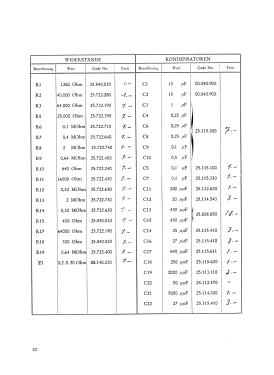

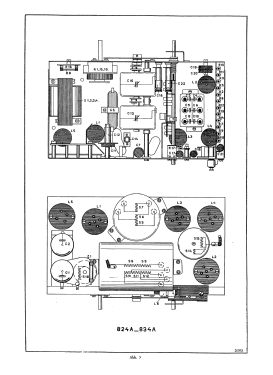

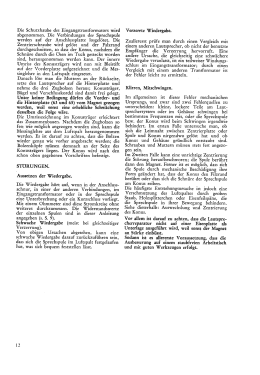

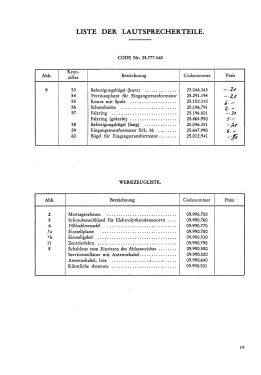

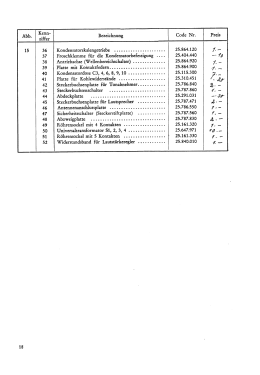

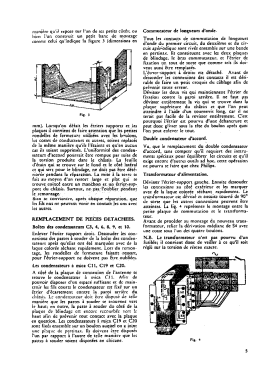

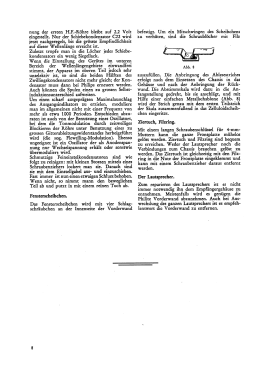

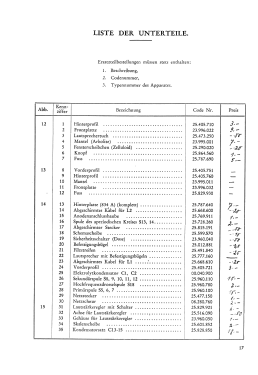

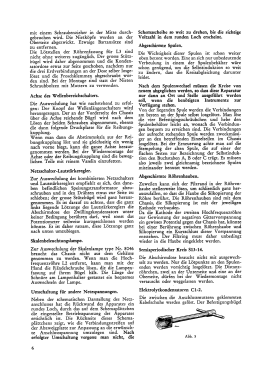

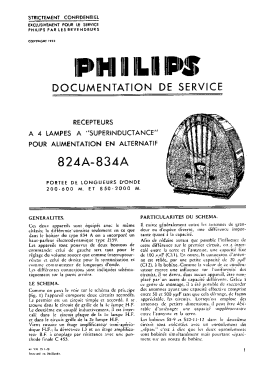

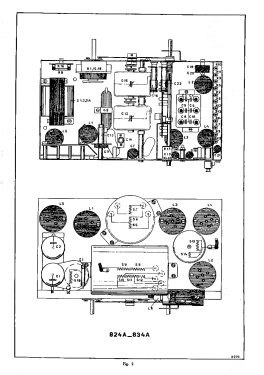

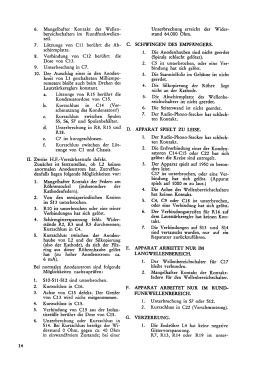

Die 16 Seiten der Originalunterlagen
finden sich bei Modell 824A (gleiches
Chassis ohne Lautsprecher). Bei beiden
Modellen ist die Röhrenbestückung
ursprünglich E455, E462, E499, C453 und
1823.
