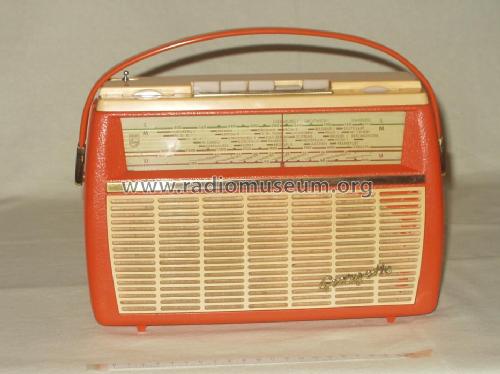

Model: Georgette 302 L3D02T (L 3 D 02 T)
Antique radios, Old Time Radios
Georgette 302 L3D02T (L 3 D 02 T)
Country:
Germany
Manufacturer/Brand:
Philips Radios - Deutschland
Year: 1960 / 1961
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 7005
previous
|
Result List
|
next
|
New search for Radios etc.

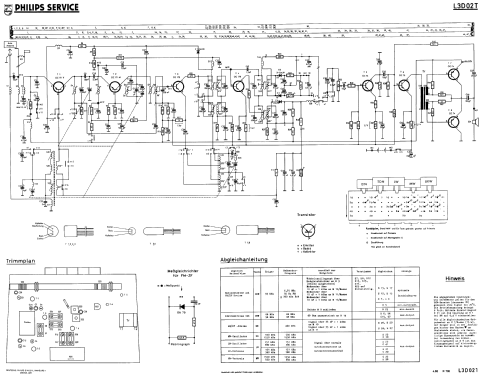

Schematics etc.: 8 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast, Long Wave and FM.Langwellen, Mittelwellen und UKW (FM).
Bei Geräten Anfangs der 50er Jahre ist der UKW-Bereich noch beschränkt, führt also nicht bis 108 MHz.
Power type and voltage
Batteries (storage and/or dry) / 2x4,5 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 11 cm = 4.3 inch
www.radiomuseum.org
Model: Georgette 302 L3D02T (L 3 D 02 T)
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
268 x 180 x 100 mm / 10.6 x 7.1 x 3.9 inch
Transistors
8:
OC171Material/Aufbau/Pol.: Germanium diffusionslegiert PNP;
Form/Case: TO-7;
Daten/electr.data: I F: 1 mA; U F: 6 V; Isp: 1.5 µA; ß (beta): 100; N: 50 mW; Imax(Ic): 10 mA; Umax(Uce): -20 V; f g(FT): >80 MHz; tmax: 75 °C.
Varianten: OC171V (Vorstufe), OC171M (Mischer) = selektierte Typen, s.dort.
Notes
3 Ausführungen: grau, grün und orange.
Net weight
2.1 kg / 74.1 oz
Price in first year of sale
245
DM
Collectors prices
2 Collector prices (for members)
Source of data
HdB d.Rdf-& Ferns-GrH 1960/61Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1960/61 durch VDRG, Verlag für Radio-Foto-Kino.
/ Radiokatalog Band 1, Ernst Erb
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
