Model: Universal-Röhrenvoltmeter GM6001 (GM 6001)
Antique radios, Old Time Radios
Universal-Röhrenvoltmeter GM6001 (GM 6001)
Country:
Netherlands
Manufacturer/Brand:
Philips; - Eindhoven; Netherlands
Year: 1964 – 1966 ??
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 81674
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Power type and voltage
Alternating Current supply (AC) / 110, 125, 145, 200, 220, 245 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Universal-Röhrenvoltmeter GM6001 (GM 6001)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
285 x 230 x 165 mm / 11.2 x 9.1 x 6.5 inch
Valves / Tubes
4:
PCC85
(more
for members)
Transistors
2:
(more
for members)
Notes
Electronic Multimeter Gleichspannung 0,3V bis 1000 V
Wechselspannung 1V bis 300 V 40Hz bis 100 MHz ± 3% 3,5pF
Widerstand 10Ω; bis 100MΩ; (Skalenmittelwert) ± 8%
Net weight
8 kg / 282.2 oz
Price in first year of sale
1135
DM
Collectors prices
3 Collector prices (for members)
Source of data
-- Collector info (Sammler)
This model was suggested by Hugo Sneyers.
More pictures
Further information on
Universal-Röhrenvoltmeter GM6001 (GM 6001) (Philips; - Eindhoven; Netherlands)

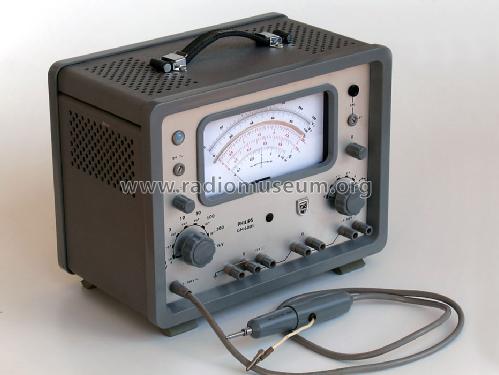

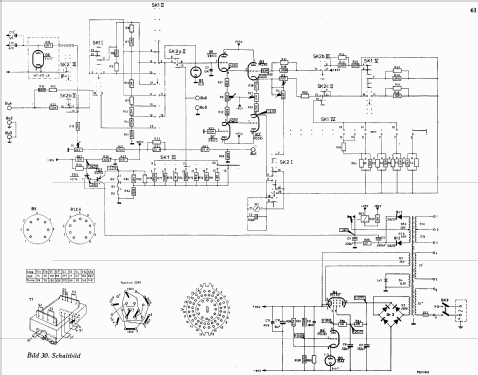

Die Anleitung mit Servicedaten kann hier heruntergeladen werden. Sie umfasst 58 Seiten und wurde mittels OCR (Texterkennung) durchsuchbar gemacht und komprimiert. Es ist möglich, dass dadurch einzelne, unentdeckte Schreibfehler entstanden sind. Anders lässt sich eine Dateigrösse unter 2 Mb in dieser Qualität aber nicht erreichen. Gebrauchsanleitung GM 6001 (2 Mb, PDF, Orginalgrösse 170 x 230mm)
More...

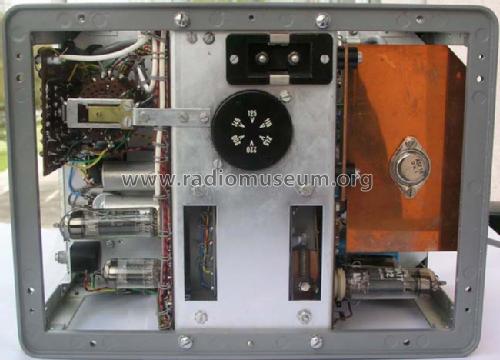

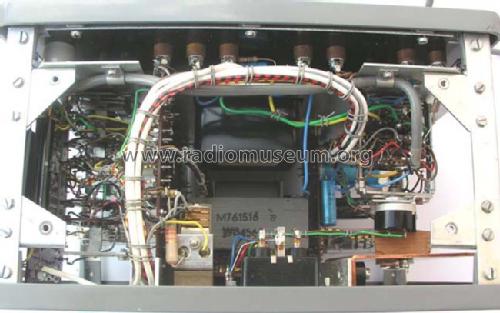

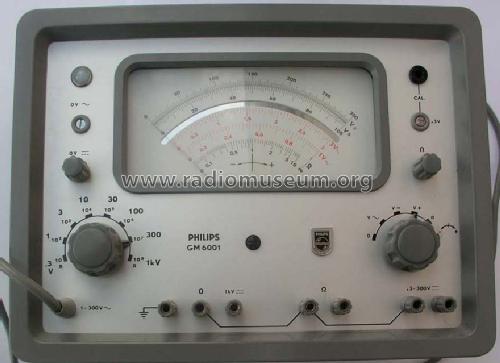

Die rote Farbe der Skala des GM 6001 ist leider nicht sehr lichtecht und bei vielen Geräten kaum noch zu sehen. Ich habe eine solche verblichene Skala eingescannt und die roten Striche der Skala durch entsprechende Bearbeitung im Photoshop wieder vollständig sichtbar gemacht. Es sind also die orginalen Striche zu sehen, es wurde, um die Genauigkeit zu erhalten, nichts nachgezeichnet. Die rote Beschriftung wurde neu geschrieben. Zum Ausdruck eignet sich mattes Inkjet Papier von etwa 200g/m². Die Auflösung des Bildes beträgt 700 dots pro inch (dpi). Diese Auflösung muss dem Bildbearbeitungsprogramm, welches zum Ausdruck verwendet wird, mitgeteilt werden, um die richtige Größe für den Ausdruck zu erreichen. Diese Information kann dem verwendeten Gif-Format leider nicht mitgegeben werden, alle Programme gehen von einer Auflösung von 72 dpi aus und der Ausdruck wird entsprechend viel zu gross! Bei richtiger Einstellung ist das Bild 16,42cm x 9,22cm gross. Nach Entfernen der Seitenwände und dem Lösen von 8 grossen Schrauben der Fronthalterung und 2 kleinen Schrauben am Chassis, dem Ablöten von 1-2 Kabeln und einem Widerstand an den Frontbuchsen sowie dem Abschrauben der Kalibrierbuchse lässt sich die Frontplatte wegklappen und das Instrument kann ausgebaut werden. Es lässt sich leicht öffnen (4 Schrauben). Die Skala ist mit 2 Schrauben befestigt und kann mit viel Vorsicht und Fingerspitzengefühl abgeschraubt werden. Die neue Skala kann mit doppelseitigem Klebeband (Fototape) vorsichtig fixiert werden, ohne die alte Skala zu sehr in Mitleidenschaft zu ziehen. Nachtrag: Es hat mit dem InternetExplorer Probleme gegeben, das Bild darzustellen und herunterzuladen. Daher habe ich die Auflösung auf 700 dpi reduziert. (Bei Gif-Bildern ist mit 4832 Pixeln Schluss, wie Versuche ergeben haben). Mit Firefox und Opera lassen sich dagegen auch grössere Bilder problemlos darstellen und herunterladen.
More...
