Musiktruhe


Country: Germany Manufacturer/Brand: Sachsenfunk, Leipzig
Year: 1954 ? Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 120832 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Superhet with RF-stage; IF-Freq. 468 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.

Tuned circuits 8 AM circuit(s);
Wave bands Ready for FM, has Broadcast, Long Wave, several Short Wave.AM and ready for FM (VHF). At the beginning of FM one could buy radios which had already FM on knob and dial but you could choose to have FM later or not. Préparé pour MF (onde ultra-courte, bande FM).

Das Gerät hat UKW oder ist für UKW vorbereitet. Zumindest sollte die Skala den Bereich führen - meist nicht bis 108 MHz.

Specialities Record Player + Tape Recorder
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.

Loudspeaker/pwr.out 2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.

www.radiomuseum.org Model: Musiktruhe Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.

Shape Console with any shape - in general (details not known).
Dimensions (WHD) 1050 x 820 x 540 mm / 41.3 x 32.3 x 21.3 inch
Valves / Tubes 10: EF13Rauscharme HF- Vorstufenröhre     (more for members)
Notes Wahrscheinlich Messemuster, Chassis und beide Lautsprecher (e-dyn.) von Stern-Radio Rochlitz 7E81E, dazu Sachsenfunk Tonbandgerät mit so genanntem Omega-Antrieb. UKW- Empfangsteil mit REMA-Vorsatzsuper 55 und zusätzlichem UKW- Antennenverstärker UKAWA-AV100 von FW Bernburg nachgerüstet.
Source of data - - Data from my own collection

This model was suggested by Frank Fengel.

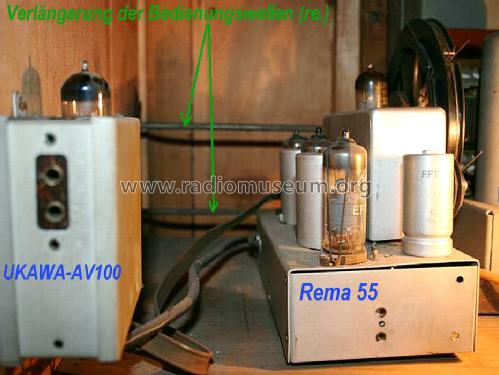

Aufnahme Frank Fengel Aufnahme Frank Fengel, bearb. W. Eckardt Aufnahme Frank Fengel, bearb. W. Eckardt.Das Chassis 7E81 von hinten, links UKW-Vorsatz später nachgerüstet. More pictures
Further information on

Musiktruhe (Sachsenfunk, Leipzig)

Unbekannte RFT Truhe  (30.10.2007)  Frank FengelHits: 1301     Replies: 6 Liebe Radiogemeinde, wer kennt dieses Gerät? Es ist eine RFT Musiktruhe mit einem eigenwilligem "Tonbandgerät" der Firma Sachsenfunk Leipzig. Das Radiochassis entspricht dem 7E81E mit UKW-Vorsatz vom Stern-Radio Rochlitz. Das Tonbandgerät kann ich überhaupt nicht einordnen. Leider fehlt die Rückwand, was es schwierig macht das Modell zu zuordnen. Für Tips und Schaltung wäre ich dankbar. Danke für Eure Hinweise. Mit freundlichem Gruß Frank Fengel Bilder angepasst, bitte den Anfängerfehler zu entschuldigen!!! GR: Bilder korrekt angepasst
