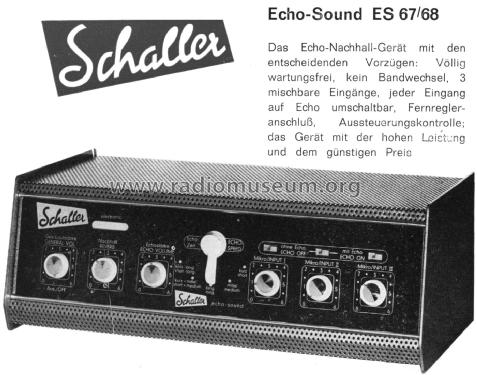

Echo-Sound

Country: Germany Manufacturer/Brand: Schaller electronic, Postbauer-Heng
Year: 1963 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 94840 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Details Other Recorder/PlayerIt is not a Phonograph, Record changer, Tape Recorder, Wire Recorder, CD-Player or Minidisc, Cassette plaser or -recorder but something like 8 channel player, manchette player, Tefifon etc.
Power type and voltage Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: Echo-Sound Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 370 x 135 x 200 mm / 14.6 x 5.3 x 7.9 inch
Valves / Tubes 7: ECC83 (more for members)
Notes Der Ton wird auf einer sich drehenden mit Fe2O3 beschichteten Alutrommel aufgenommen. Um diese Trommel sind ein Löschkopf, ein Sprechkopf und 3 Tonköpfe angeordnet, die aber die Trommel nicht berühren dürfen.
Net weight (2.2 lb = 1 kg) 6.9 kg / 15.2 lb
Source of data - - Data from my own collection

This model was suggested by Peter Böhm.
