"Spitzkühler" 229 (W)


Country: Germany Manufacturer/Brand: Schaub und Schaub-Lorenz
Year: 1936 / 1937 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6148 previous | Result List | next | New search for Radios etc. Schematics etc.: 7 (for members) Principle Superhet, single span; IF-Freq. 1600 kHzSingle-span superhet. High IF - like 1650 kHz
Receives broadcast (MW) and long wave in one range.
Einbereichs-Super.
Bei diesem System liegt die ZF-Frequenz über dem MW-Band, z.B. bei 1650 kHz. Vor allem bestreicht das Gerät MW und LW ohne Wellenumschaltung. Es gibt auch Nicht-Einbereichs-Super mit der hohen ZF!

Tuned circuits 5 AM circuit(s);
Wave bands Broadcast and LongWave in ONE range.Langwellen und Mittelwellen sind ohne Wellenbereichsumsachaltung einstellbar.

Dies hat man vor allem bei ganz billigen Geräten - aber doch beiden Wellenbereichen - so gelöst und bei sogenannten Einbereichssupern.
Power type and voltage Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.

Loudspeaker/pwr.out Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.

www.radiomuseum.org Model: "Spitzkühler" 229 (W) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.

Shape Tablemodel, low profile (big size).
Dimensions (WHD) 460 x 390 x 320 mm / 18.1 x 15.4 x 12.6 inch
Valves / Tubes 5: AK2     (more for members)
Notes sog. Einbereichsuper mit einer ZF von 1600 kHz , benötigt nur ein Drehkopaket (für den Oszillator). Das Eingangsbandfilter für MW / LW wird automatisch umgeschaltet. Ausserdem arbeitet die ZF-Röhre in Reflexschaltung gleichzeitig als NF-Verstärker.
Net weight (2.2 lb = 1 kg) 14.8 kg / 32.6 lb
Price in first year of sale 235 RM
Collectors' prices 1 Collector price (for members)
Source of data Handbuch WDRG 1937 / Radiokatalog Band 1, Ernst Erb

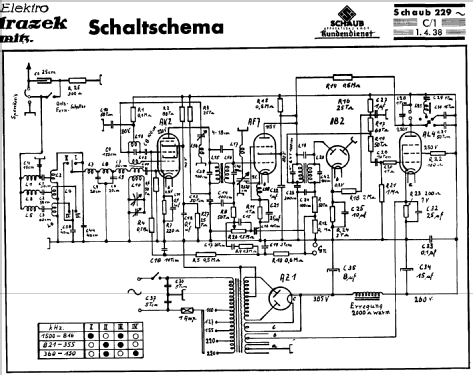

Circuit diagram reference Lange + SchenkDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich. Die Schaltung ist zudem bei Schenk-Regelien aufgeführt. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.


Eigenes Bild Eigenes Bild Eigenes Bild More pictures
No further information on

"Spitzkühler" 229 (W) (Schaub und Schaub-Lorenz)
