AZ1

AZ1, AZ11, AZ12
Zweiweggleichrichter

Anwendung: Gleichrichtung des Netzwechselstromes zur Erzeugung von Anodengleichspannung in Wechselstromnetzempfängern.

Eigenschaften: AZ1 bzw. AZ11, als Einheitstype praktisch für alle Empfänger mit einfacher Endstufe ausreichend, als Einweg- oder Zweiweggleichrichter verwendbar.
AZ12, Spezialröhre mit größerer Belastung, insbesondere für Empfänger mit Gegentaktendstufen. AZ11 und AZ12 sind speziell zur Verwendung in Verbindung mit den Röhren der "Harmonischen Serie" vorgesehen (neue Sockelung).

Aufbau: Direkt geheizt. Nickelband. Zwei Einwegsysteme mit in Reihe geschalteten Heizfäden. Anoden an getrennte Sockelkontakte A1 und A2 angeschlossen. AZ1 mit Außenkontaktsockel (8polig); AZ11 und AZ12 mit neuem 8poligen Stahl-Stiftsockel.

Vorläufertype: RGN1064 für AZ1 bzw. AZ11, RGN2004 für AZ12 (mit genau gleichen technischen Daten, jedoch mit altem Stiftsockel).

Hinweise für die Verwendung: Die AZ1 ist die „Einheits"- Gleichrichterröhre für die A-Serie, während die AZ11 und AZ12 als Gleichrichter für die „Harmonische Serie" bestimmt sind (Stahl-Sockelung). AZ1 bzw. AZ11 können auch als Einweggleichrichter verwendet werden, wobei man beide Gleichrichteranoden parallel schaltet und die für Zweiweggleichrichtung vorgesehene Stromstärke entnehmen kann.
Benutzt man für jede Gleichrichterstrecke der Zweiwegschaltung eine Zweiweg-Gleichrichterröhre mit parallel geschalteten Anoden, so kann man aus der Schaltung den doppelten Gleichstrom entnehmen.

Die Röhre AZ11 entspricht vollkommen der Röhre AZ1 und unterscheidet sich nur durch die andere Sockelung. Benötigt man eine höhere Stromstärke als mit der AZ1 bzw. AZ11 zu erzielen ist, so kann man die AZ12 verwenden, die bei einer Transformator-Spannung von 2 * 500 V eff. einen Gleichstrom von 120 mA und bei 2 * 300 V eff. einen Gleichstrom von 200 mA zulässt. Damit dürfte diese Röhre allen bei normalen Rundfunk-Empfängern vorkommenden Anforderungen genügen. Benötigt man für Spezialzwecke noch größere Ströme oder Spannungen, so muss man auf die älteren Röhren, RGN1404 bzw. RGN4004, zurückgreifen. Die RGN1404 ist eine Einweg-Gleichrichterröhre, die bei einer Transformatorspannung von maximal 800 V eff. einen Gleichstrom von etwa 100 mA zulässt. Die Zweiweg-Gleichrichterröhre RGN4004 gestattet dagegen bei einer Transformatorspannung von 2 * 350 V eff. eine Gleichstromentnahme von maximal 300 mA.

Schließlich sei noch darauf hingewiesen, dass für einfache Empfänger nach Art des Volksempfängertyps auch die ältere Type RGN354 zur Verfügung steht, die bei Einweggleichrichtung und einer maximalen Transformatorspannung von 250 V eff. einen Gleichstrom von 25 mA ergibt. Bezüglich der Beanspruchungen der Gleichrichterröhren AZ1, AZ11 & AZ12 muss man beachten, dass die Belastungsverhältnisse bei den von den normalen Angaben abweichenden Strom- oder Spannungswerten stets so gewählt werden müssen, dass das Produkt aus der doppelten Transformatorspannung und dem entnommenen Gleichstrom bei den Röhren AZ1 bzw. AZ11 den Wert von 60 000 und bei der Röhre AZ12 den Wert von 120 000 nicht überschreitet. So kann man z. B. errechnen, dass mit der AZ11 bzw. AZ1 bei einer Transformatorspannung von 2 * 450 Volt ein Gleichstrom von 60000 : 90 - das sind ca. 67 mA, zulässig ist. Die Größe der erzielbaren Gleichspannung in Abhängigkeit vom entnommenen Gleichstrom lässt sich aus den im Anhang aufgenommenen Kurven ermitteln, wobei man den Ersatzwiderstand des Transformators zu berücksichtigen hat.

 Aus: "Rundfunkröhren - Eigenschaften u. Anwendung" v. Ludwig Ratheiser, Berlin 1939.

Vergleicht man die maximal zulässiger Ladekondensatoren verschiedener Gleichrichterröhren, so wird man feststellen, dass diese Werte oft stark unproportional im Verhältnis der Leistungsfähigkeit der Röhren sind.

Aus einer Philips- Broschüre wurde eine Datenliste verschiedener Gleichrichterröhren mit den maximal zulässigen Ladekondensatoren erstellt.

Für die AZ1 ist im Bereich 2 * 300 bis 2 * 500 V ein Ladekondensator von 60 µF zulässig.

Obwohl die AZ4 (AZ12) jeweils den doppelten Anodenstrom liefern kann, ist auch für sie ein Ladekondensator von nur 60 µF zulässig, wobei man annehmen könnte, dieser Wert müsste sich proportional verdoppeln, also auf 120 µF.

Noch krasser ist die Situation bei der AZ50. Diese kann mehr als den dreifachen Anodenstrom der AZ1 liefern, aber statt eines dann auch dreifach größeren Ladekondensators von 180 µF sind stattdessen nur sehr spärliche 16 µF erlaubt !

Einzig bei der AZ41, die schwächer als die AZ1 ist, lässt sich eine Proportionalität erkennen, indem deren maximaler Ladekondensator mit 50 µF unter dem Wert der AZ1 mit 60 µF liegt.

Aber auch bei anderen, besonders stärkeren Gleichrichterröhren, findet man solche disproportionale Werte für den maximalen Ladekondensator, so z. B. bei den Typen 1882 und 1883 mit nur 16 µF.

Für mein physikalisches Verständnis sind diese Grenzwerte nicht nachvollziehbar und scheinen willkürkich zu sein.

Ich kann mich auch nicht erinnern, in der Literatur hierzu einen Hinweis gefunden zu haben.

Äquivalenz – Typen der Beispiel- Röhren, Sockel z. T. anders:
AZ4 : AZ12
1561 : RGN2004
1805 : RGN1064
1882 : 80; 5Y3G
EZ40 : EZ80

MfG
J. Roschy

Tungsram hatte schon immer einen eigensinnigen Baustil für Röhren, welcher oft stark von anderen Herstellern abwich.

Aber auch bei anderen Herstellern findet man über die Jahre oft sehr viele verschiedene Bauarten für ein und die gleiche Röhrentype. Sehen Sie sich z. B. die vielen Ausführungen der RENS1374d an oder die der Gleichrichterröhren 1883 und 5Y3GB.

M. f. G. J. R.

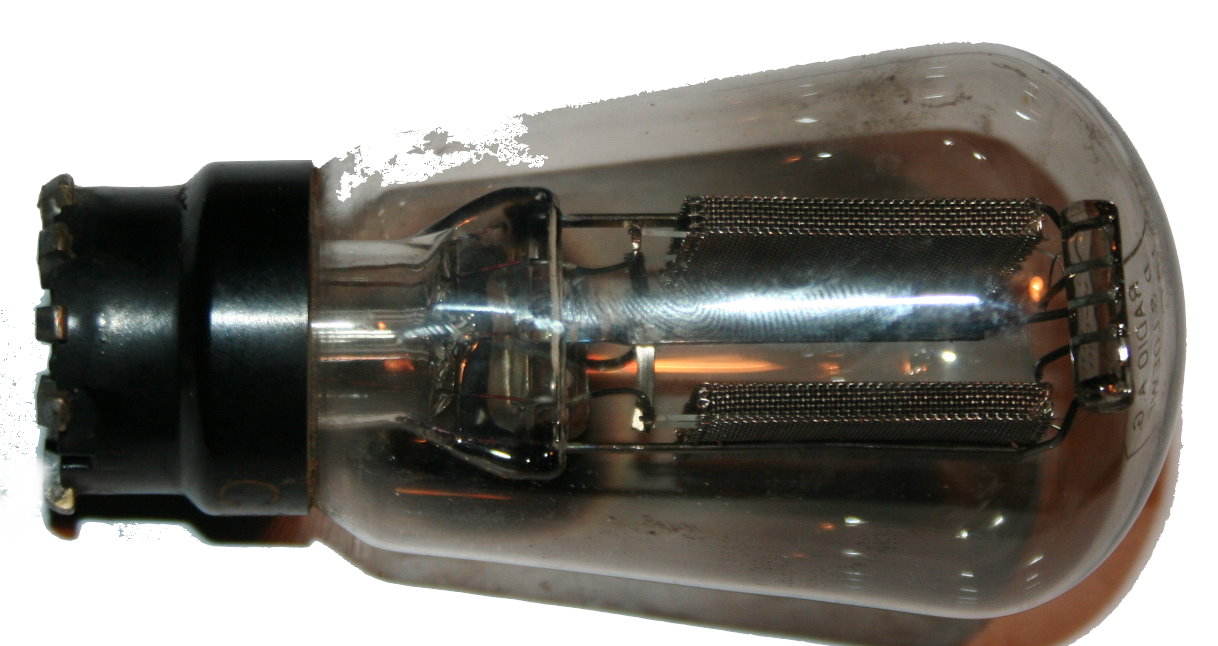

Bei einem unbekanntem Radio aus Ost sind die Röhren EF22 und die EBL21 (Tesla) verbaut. Die dritte Röhre (Gleichrichterröhre mit Topfsockel) ist defekt und kann nicht mehr gelesen werden.

Frage an die Röhrenfachleute: welche Typ könnte die Dritte sein.

Herzlichen Dank im voraus.

Grüße

Fischer

Attachments

• GL-RÖHRE_kolben (13 KB)
• GL-RÖHRE_sockel (12 KB)

Hallo Herr Fischer,

es dürfte sich mit größter Wahrscheinlichkeit um eine AZ1 handeln. Schauen Sie mal hier nach.

Was darf man unter dem Hinweis ".... Radio aus Ost ...." verstehen?

Mit besten Grüßen

Wolfgang Eckardt

Danke Herr Eckardt, die Röhre könnte stimmen, ich meinte unter (Ost-Radio) CZ-Prag.

Klar ist mir aber nicht wenn ich die drei Röhrentypen im Suchfeld eingebe kommt kein Ergebniss ?

Fischer

Ich habe von Gast Jan Schmidt aus Prag folgende Zeilen erhalten - und habe ihm gedankt:


Herren Eckhardt und Fischer,
zum Thema "welche Gleichrichterröhre ist das": das Radio kann ein T713 II sein. Es ist normalweise
mit AZ11 bestueckt. Ic glaube, dass fuer die Jahre 1948/9 ist solche Nothilfe moeglich.
Die Form der Kolben und Anode der AZ1 ist fuer damaligen Tesla typisch.

Gruesse
Jan Schmidt

Es wäre gut, eine Variante zur Röhre anzulegen und die Röhre (aufrecht) nach Akzeptanz dort abzubilden und zu kommentieren.

von Tesla noch diese AZ1

das schreibt ein Gast Jan Schmidt aus Prag. Zitat: Ich glaube, dass fuer die Jahre 1948/9 ist solche Nothilfe moeglich.
Die Form der Kolben und Anode der AZ1 ist fuer damaligen Tesla typisch, Eingebaut zB. T713 II.



mfG

Fischer

Attachments

• az1_1 (10 KB)
• az1_2 (26 KB)

Ich habe schon viele AZ1 gesehen von verschiedenen Herstellern - den hier gezeigten mit gekreuzten Schwertern im Logo kenne ich nicht. (Aus Meißner Porzellan ist die Röhre nicht....) Wer kann mich aufklären?

Danke sagt
Wolfgang Eckardt

Nachtrag: Das Geheimnis ist "gelüftet" - siehe hier:

W.E.


Habe gerade eine RGN354 kaufen wollen, aber in der Schachtel war dann doch etwas Besonderes: eine AZ1 mit 4poligem EU-Sockel (siehe Bilder).

Der Sockel trägt die Kennzeichnungen R80 und 126, gemessen verhält sie sich wie eine sehr gute RGN1064 (beide Anoden 120mA @ 90V~).

Es sind keine Zeichen von Umsockelung erkennbar.

Edit: das ist falsch - sie ist eben doch umgesockelt! Habe nicht sorgfältig genug geguckt!

Hat Telefunken vielleicht übergangsweise eine RGN1064 einfach als AZ1 deklariert?

Oder ist das einfach in die falsche Maschine gelaufen?

Hallo Herr Herian,

ja, an dieser Röhre ist die Umsockelung gut beschreibbar - der originale Topfsockel ist noch anhand des oberen Randes erkennbar, dann erfolgt eine kleine Nut - und dann eben der aufgestülpte Europasockel.

Viel Erfolg mit der Röhre!

R. Latzel

Hallo Freunde,

ich habe heute Bilder einer AZ1 hochgeladen, die ich vor einiger Zeit als neu erworben habe. Die Röhre zeigt als Aufdruck neben AZ1 den Buchstabenzug "DOLAM" wobei beim "A" der Querstrich fehlt. Die neu aussehende Röhrenschachtel ist in Polnisch beschriftet, dazu Made in Poland und zwei mehrfach vorkommende Firmenlogos: "TELAM" und (in Form eines großen U) "UNITRA".  Leider kann ich bei den Röhrenherstellern nichts dazu finden. Wer weiß mehr?

Herzliche Grüße Götz Linß

Hallo Herr Linß,

in der DDR wurde unter anderem Röhren aus der "Volksrepublik Polen" eingeführt. Sie tragen entweder den Aufdruck TELAM oder UNITRA oder auch POLAM.

DOLAM ist mir nicht bekannt, scheint ein Schreibfehler zu sein oder das "P" ist unleserlich geworden.
Hier drei verschiedene Verpackungen:

Im Moment kann ich noch keine genauen Unterschiede zwischen den Firmennamen beschreiben, versuche es aber in Erfahrung zu bringen.

Bei allen drei Verpackungen ist die Firmierung die gleiche:
Zaklady Wytwòrcze Lamp Elektrycznych im. Ròzy Luksemburg w Warszawie .....

Da ich der Polnischen Sprache nicht mächtig bin, wäre die genau Übersetzung etwas für einen polnischen Sammlerfreund, der vielleicht auch etwas zum Röhrenwerk mit dem Namen Rosa Luxemburg in Warschau kennt.

Wolfgang Eckardt

Hallo Herr Eckardt,

vielen Dank für Ihre Informationen! Die Schachtel sieht genauso aus, wie die von Ihnen gezeigten TELAM bzw. UNITRA Schachteln. Allerdings befinden sich auf meiner Schachtel beide Logos. Auch der Text ist identisch. Auf der Röhre ist aber ohne jeden Zweifel (da ist nichts verwischt) das Wort DOL/\M zu lesen. Ich interpretiere das /\ als A. Siehe auch die ganz neu zur AZ1 hochgeladenen Bilder (auch auf "meiner" Röhrenseite).

Götz Linß

Von Herrn Glüder erhielt ich inzwischen noch folgende Information per Email:

Hallo Herr Linss,

da ich keine Schreibrechte habe, hier eine Bemerkung zu Ihrem Post. Es gab (gibt?) sehr wohl eine polnische Firma mit Namen DOLAM. Man findet sie schnell per Google, auch gibt es einen Eintrag im polnischen Wikipedia. Ich selbst besitze 2 Röhren dieser Marke. Der fehlende A-Strich ist aber wohl ein Fehler beim Druck.

freundliche Grüße

Joachim Glüder

Guten Morgen Herr Linß,

durch diese Informationen habe ich nun etwas dazulernt: die polnische Firma "DOLAM" gab und gibt es wirklich. Auch gibt es einen Zusammenhang mit dem Namen UNITRA, nur hat diese Firma nicht in Warschau sondern in Wroclaw  ihren Sitz:

Liebe Freunde der Röhrenschachteln,

es gibt bereits ein Modellblatt wo die Schachteln vollkommen aufgeklappt sind und als druckfähiges Douwnload zur Verfügung stehen.
Das ist nicht für die Herstellung großer Stückzahlen gedacht.

Hier geht es zum Modellblatt.

Ich habe hier in einem Konvolut eine interessante AZ1 von Valvo gefunden, mit einem 4-poligen Stiftsockel (Europasockel), statt dem Außenkontaktsockel:

Die Röhre dürfte original sein, d.h. keine Umsockelung erkennbar (Kitt tadellos, Lötung der Stifte professionell). Für mich ergibt das keinen Sinn, da es mit der RGN1064 eine technisch entsprechende Variante mit Stiftsockel ja bereits gab, bzw. wenn diese Typenbezeichnung für Telefunken vorbehalten war, dann eben als G4100, um in der Valvo-Welt zu bleiben. Möglicherweise Fehlstempelung ab Werk, oder kurzfristige Produktionsumstellung, wenn AZ1-Kolben fertig waren, aber ungeplant RGN1064 nachgefragt wurden?

Die Röhre hat auch noch einen lustigen Fehler: Eine der Federn zum Spannen des Heizfadens ist nicht eingehängt - sieht man auch nicht jeden Tag:

Die Röhre funktioniert am RPG zwar, aber mit unsymmetrischen Werten, und die Isolationsfestigkeit wird eingeschränkt sein. Muss wohl ein Produktionsfehler gewesen sein, anders kann ich mir das nicht erklären. Man möchte direkt mit einer Pinzette hineinlangen und das richten, aber da ist der blöde Glaskolben im Weg...

Ich denke, es ist ein Kuriosum. Bitte um Info von den Röhren-Admins, wenn trotzdem als Variante angelegt werden soll.

Hallo Herr Halbhuber,

bei dieser AZ1 hat entweder ein geschickter Techniker den Sockel so professionell getauscht, dass es aussieht wie original, oder es handelt sich um einen Fehldruck.

Ein ausgehängter Heizfaden – Federhaken ist fast immer die Folge eines durchgebrannten Heizfadens, ansonsten hätte er kaum die Chance, sich auszuhängen.
Dies ist vielleicht auch hier so, aber die getrennten Enden des Heizfadens berühren sich und ermöglichen dadurch Stromfluss und Heizung, - dies ist dann jedoch eine wackelige Sache.

Nein bitte, wir sollten hiervon keine Variante anlegen !

MfG
J. Roschy

Danke für Ihre Hinweise, Herr Roschy!

Ich denke auch, dass es wohl ein Fehldruck ist.

Die Feder dürfte aber schon immer so gewesen sein, jedenfalls sieht man mit einer Lupe (ich schaffe das mit meiner Kamera hier nicht), dass das Nickelbändchen unversehrt ist.

Grüße aus Wien,
Winfried Halbhuber.

In meiner Sammlung besitze ich eine D.S. Loewe 14C NG die sehr der AZ1 ähnelt.Leider habe ich noch keine eindeutige Zuordnung gefunden.

Jürgen Bauch

Attachments

• 14C NG (78 KB)
• 14C NG (120 KB)

Hallo Herr Bauch,

Wenn man das C von 14C NG als beschädigte 0 ansieht kommt man auf 140NG, der Loewe- Äquivalenz- Bezeichnung der AZ1, in der „Identisch mit“- Zeile ganz oben zuallererst aufgeführt. Ihre Vermutung, dass diese Röhre etwas mit der AZ1 zu tun hat, war so weit voll berechtigt.

M. f. G. J. R.
