AB2

Information - Help
ID = 226

Country:
Europe
Brand: Common type Europe tube/semicond.
Tube type:  Double Diode   Detector
Identical to AB2 = 4D1_Loewe = 4A21_Ultron = A4DD2 = TAB2 = TB2 = WE36 = UMD40 = VAB2 = RAB2 = D400 = 4V2
Similar Tubes
Heater different:
  CB2 ; EB2
Other base:
  2D4A ; AB1 ; D400_5-pin ; TB24
First year 1934 - - Manufacturers Literature Fertigungsliste Telefunken, 1 alt
First Source (s)
Mar.1935 : Philips Bulletin
15.Jul.1935 : Funk
Predecessor Tubes AB1
Successor Tubes 1936   EB4   EB11

Base Europe side contact, small P5 (Au V, 5E) (Codex=Gd)
Was used by Radio/TV-reception etc.
Filament Vf 4 Volts / If 0.65 Ampere / Indirect / Specified voltage AC/DC
Description

Gemäss Fertigungsliste Telefunken gab es die erste Fertigung der AB2 (KL70550) in 1934 in Berlin. Bis 1945 baute das Werk 525'731 Stück. 1945/46 kamen 11 dazu, danach 916, 489, 3390, 271, 58, 4617 und 1952/53 4784. Total also 730'238 Stück.

Für die früheste Modelldatierung in Originalbestückung hat der Faktor Erstbelieferung für Versuchsaufbauten inkl. konkreten Schaltungsvorschlägen des Reöhernherstellers bzw. -Entwicklers je nach Jahreszeit, die wir nicht kennen, eine andere Bedeutung: Fertige Seriengeräte noch im gleichen Jahr oder im folgenden.


Tube prices 17 Tube prices (visible for members only)
Information source Taschenbuch zum Röhren-Codex 1948/49

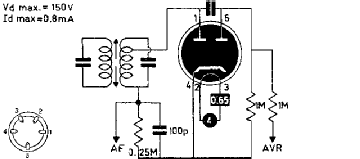

AB2: Courtesy Bureau Belper (De Muiderkring, Bussum), Scan Frank Philipse
Karel De Reus †
    More ...
sockelau74_1.png AB2: RTT 1974 Franzis
Anonymous 61 Collector

More ...

Just Qvigstad
AB2: Telefunken 1935
Robert Schmalstieg

More ...
Usage in Models 4= 1935?? ; 8= 1935? ; 100= 1935 ; 6= 1936?? ; 26= 1936? ; 191= 1936 ; 2= 1937?? ; 16= 1937? ; 110= 1937 ; 5= 1938?? ; 5= 1938? ; 47= 1938 ; 2= 1939?? ; 2= 1939? ; 3= 1939 ; 2= 1940?? ; 1= 1942?? ; 1= 1943?? ; 1= 1943? ; 1= 1945?? ; 3= 1948 ; 7= 1949 ; 1= 1950? ; 2= 1950 ; 13= 9999

Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):559


Collection of



AB2


Forum contributions about this tube
AB2
Threads: 3 | Posts: 7
Hits: 3295     Replies: 0
AB2 (AB2)
Roland Biesler
15.Oct.11
  1

Habe leider in meiner Sammlung eine mechanisch defekte AB2

Damit kann ich zumindest noch das Innenleben zeigen.

Viele Grüße


Hits: 3352     Replies: 0
AB2 (AB2)
Reinhard Hanschke
22.Jul.07
  1 Neupreis 1938: 45.-- FFR
Lit.:                Catalog der Firma Manufrance von 1938

Hits: 3426     Replies: 4
AB2 Duo-Diode nur 1 System verbraucht?
Axel Harten
22.Jul.05
  1 Die AB2 hat als Duo-Diode zwei Systeme und nur eine gemeinsame Kathode. Wie ist es erklärlich, das nur ein System als verbraucht, das andere aber als gut getestet wird?

Geprüft habe ich die Röhre auf einem Neuberger W237. Lt. Liste liegt der Gut-Bereich ab 0,8 mA aufwärts. System 1 erreicht noch diesen Wert, während System 2 nur 0,2 mA erreichte. Der Test einer anderen AB2 ergibt 0,7 und 0,8 mA. Demnach scheidet ein Defekt im Prüfgerät aus.

Kann denn in dieser "einfachen" Röhre noch etwas anderes abbauen als die Kathode, von Kurzschlüssen einmal abgesehen?

A. Harten
Henning Oelkers
22.Jul.05
  2 Hallo, Herr Harten,

hier schon wieder aus Berlin....

Wie die AB2 von innen aussieht weiss ich nicht, aber bei anderen Duodioden, auch z. B EZ 80 habe ich soetwas schon gehabt. Wenn die Kathode wie üblich, ein beschichtetes Rohr ist, und die Anoden entweder Rohrförmig hintereinander, oder als "Halbschalen" angeordnet sind, kann es sein, das bei unterschiedlicher Belastung die Kathode sich nur partiell verbraucht. Bei meiner EZ80 lag es an einer Unterbrechung einer Wicklungshälfte. Dadurch wurde unbemerkt die andere Seite der EZ80 überbelastet, und hat dann irgendwann aufgegeben.

Gruß aus Berlin,

Henning Oelkers
Jacob Roschy
22.Jul.05
  3

Hallo Herr Harten,

eine sicher Angabe wird man in diesem Falle nicht machen können.

Ein möglicher Grund kann sein, dass bei dieser Röhre nur ein System verwendet wurde, das ist nicht mal so selten. Dabei ist eher wahrscheinlich, dass das schlechte System dasjenige ist, welches ungenutzt war und die Katode wegen völliger Stromlosigkeit daher vergiftet wurde.

Allerdings ist bei diesen Diodenröhren der Stromflus auch im Betrieb nur sehr gering, so dass deren Ableben meistens, bzw. fast immer, durch zu geringen Strom verursacht wurde.

MfG JR

Axel Harten
23.Jul.05
  4 Danke für die klärenden Beiträge!

Ich nehme mal an, das auch ein Regenerierungsversuch scheitern wird weil das noch funktionierende System dabei sicherlich "platt" gemacht wird.

A. Harten
Jacob Roschy
23.Jul.05
  5

Diese Gefahr besteht durchaus ! Besser ½ AB2 als gar keine !
Man könnte jetzt gezielt nach Radios suchen, in welchen nur eine Diode der AB2 verwendet wird und diese Röhre speziell dafür kennzeichnen.

MfG JR


AB2
