Model: "Brotkiste / Brotkasten" E381SM (E 381 SM)
Antique radios, Old Time Radios
"Brotkiste / Brotkasten" E381SM (E 381 SM)
Country:
Germany
Manufacturer/Brand:
Telefunken Deutschland (TFK)
Year: 1931 – 1935 ??
Type:
Communication Receiver (also Amateur)Receiver used for civil commercial purposes, e.g. point-to-point maritime or aviation communications, used or second hand sets often used by radio amateurs. Often used also for military communications, partly special variants to military specifications.
Mod.-ID = 76231
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 5 (for
members)
Principle
TRF with reaction (regenerative); 2 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
2 AM circuit(s);
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Batteries (storage and/or dry) / 4 & 100 & -1,5 & -3 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: "Brotkiste / Brotkasten" E381SM (E 381 SM)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD)
570 x 270 x 350 mm / 22.4 x 10.6 x 13.8 inch
Valves / Tubes
4:
RES094
(more
for members)
Notes
Seefunkempfänger, 10 kHz bis 20 MHz in 10 Bereichen. Detektorbetrieb ohne Stromversorgung möglich. In Details unterscheidliche Ausführungen. Zweikreis-Vierröhren-Empfänger
1 HF-Stufe, 1 Audion, 2 NF-Stufen
Alternativ 1H410D für RES094
Gehäuse aus Siluminguss
Net weight
20 kg / 705.5 oz
Mentioned in
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
Literature/Schematics

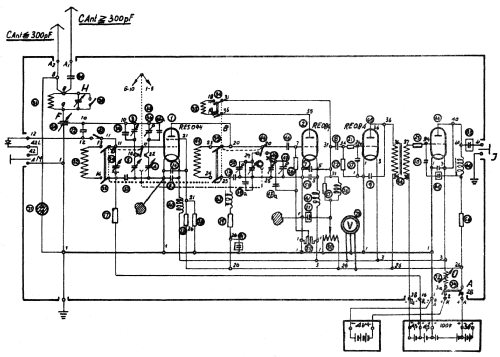

-- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.
This model was suggested by Anonymous 1 Collector.
No further information
on
"Brotkiste / Brotkasten" E381SM (E 381 SM) (Telefunken Deutschland (TFK))
